高鈦渣電爐煙氣凈化方案
高鈦渣電爐的煙氣凈化與一般工業除塵方法相比，存有的難度及其特性，具體體現在1、煙氣 量 大，煙氣含塵高。2、粉塵細。3、煙氣處理溫度高，一般要求處理溫度不低于140度，如溫度過低，則會(huì )造成粉塵黏性增加，并可能引起結露。
高鈦渣高溫煙氣經系統管道，進入U形冷卻器冷卻、收集、降溫，大顆粒煙塵落入冷卻器灰斗再引入布袋除塵器進行凈化，凈化后的凈氣由風機經煙囪排入大氣，收集下來的煙氣由除塵器下部輸送設備的卸料口處進行人工包裝后外運。
為了節省占地面積及提系統進行效率，本方案采用3臺礦熱電爐組成獨立的管道系統，引出一臺大型布袋除塵器進行集中除塵。袋式除塵器適合處理細小粉塵，對于0-5微粒粒徑的粉塵，分級效率可達，袋式除塵器對除去硅鐵電爐比電阻高、顆粒細小的高溫煙塵是較好的設備，可以滿意效果，投資較電除塵器省，操作管理簡單，國內有許多同類型電爐的實踐經驗，以下推薦有兩種不同類型的袋式除塵器。HXS反吹風袋式除塵器，LCM型脈沖長袋除塵器。
高鈦渣電爐除塵系統的袋式除塵器選型是系統除塵成功的關鍵問題
負壓分室反吹風袋式除塵器系統，由于使用玻纖膨體紗濾布，雖然除塵器過濾風速低，設備重量較大，但其濾料價格要比采用脈沖長袋除塵器濾料便宜，造價低，因此運行費用低。

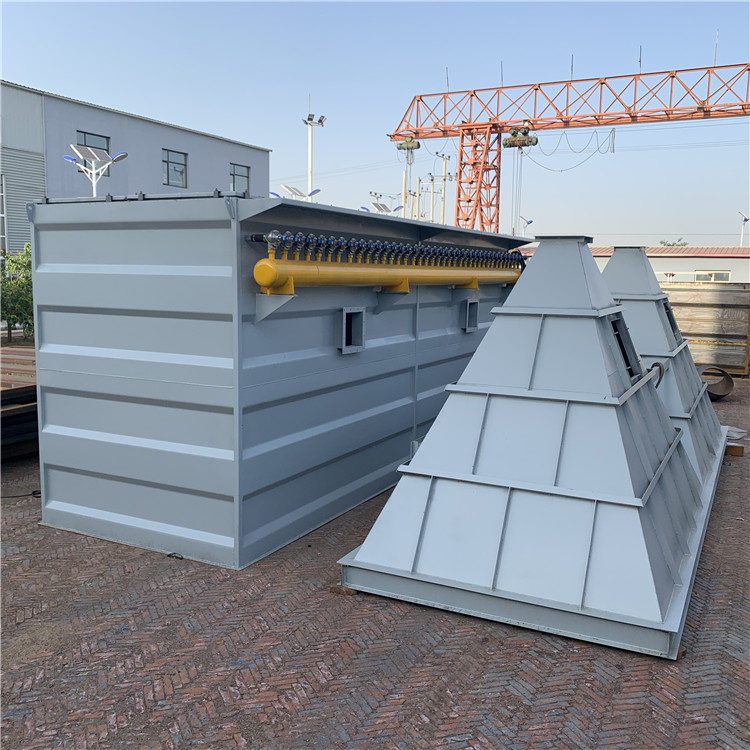

方案一大型負壓反吹布袋除塵器具有除塵，維護方便等特點，但清灰效果稍遜于脈沖布袋，投資比方案二大。方案二脈沖長袋除塵器同樣具有清灰效果好，除塵，維修也方便的特點，但需要壓縮空氣系統。本工程采用方案二。
除塵器排煙風機，根據煙氣凈化裝置的管道計算，煙氣溫度和煙氣量的要求考慮排煙風機的熱態工況下連續運行。因此，選用兩臺引風機作為排煙風機，其技術參數如下 ，型號Y4-73-11No14D，全壓3940Pa,風量10000m3/h,配電機YSJ315L-4，N=185KW。
U型煙管煙氣冷卻器，煙氣冷卻是采用U形冷卻器，一方面可以冷卻煙氣，另一方面煙塵經過盤管，大顆粒粉塵經碰撞后自然沉降，起到初處理煙塵作用，無運行和維修費用，投資也省，技術，實踐經驗證明是的煙氣冷卻器
U形冷卻器規格，過濾面積50-平米，單臺重42噸。在每組U形冷卻器入口處加裝調節閥，通過調節閥的啟動，可以改變U形冷卻器傳熱面積的大小，以滿足除塵器的溫度要求。
