廢鋼破碎機除塵方案
一、 基本情況： 3000 馬力廢鋼破碎機，運行時，在破碎機腔內，皮帶輸送機上料口、 磁選機分選過程中會(huì )產生一定量的高濃度粉塵，將會(huì )造成車間及周邊的空氣質量嚴重污染，也影響了員工的身體健康。為了企業的可持續發展。為此，必須將其采取有效的治理措施，改善空氣質量。目的為：提高破碎生產線生產車間的空氣質量，改善生產環境，有組織排放達標。經治理系統處理后的凈氣排放，確保國家空氣質量排放標準要求。
二 設計目標： 根據有關設計要求，需要有效的集氣方式和能滿足治理系統的處理風量，滿足排放的相關標準，其中粉塵排放濃度≤10mg/Nm3，各除塵系統吸風口位置無肉眼可見粉塵外溢。 除塵系統針對破碎機、出料口、震動輸送、磁選系統、堆料進端位置進行收塵處理；除塵工藝組成為風罩，風管，旋風除塵器，布袋除塵器，風機系統，煙筒（煙筒高度不低于 18m）串聯組成，除塵系統設計風量不低100000m3/h。 主體設備及風管系統上均設置有檢修人孔，檢修平臺及樓梯，便于人工維護保養；主機除塵系統主風管，旋風除塵器，布袋除塵器上都均設置有一定數量泄壓閥。
三 除塵技術規格書 除塵系統粉塵垃圾轉運方面： 旋風除塵器采用密封式輸送機，長度 10~15m，接收由旋風除塵器卸灰閥排出的大塊度輕薄垃圾及粉塵垃圾，再將垃圾輸送至密閉灰倉（密封灰倉的形式，業主建造）中。 布袋除塵器內粉塵垃圾采用螺旋輸送，刮板輸送，斗式提升機三中輸送設備搭配，布袋除塵器通過兩套螺旋輸送機將灰塵輸送至布袋靠近旋風的一側，兩套螺旋輸送匯入刮板輸送機，再由刮板輸送機送至斗式提升機，由斗式提升機將垃圾粉塵送至密閉灰倉（密封灰倉的形式，業主建造）中。
四、 設備描述： ★處理風量：10.0 萬風量/小時 ★治理工藝：破碎機：旋風除塵器+脈沖袋式除塵 ★集氣效率：≥97%（無組織排放達標） ★煙囪排放濃度：≤10mg/m3（達標排放）
五. 捕塵系統：(煙氣捕集效率：≥97%) 5.1 設計合理的捕集罩。 5.2 根據捕集罩尺寸的截面積計算出能滿足所需處理風量。 5.3 設計的吸塵管道直徑必須正確。
六 工藝流程 6.1 工藝流程一“旋風分離器”： 粉塵在離心力的作用下，氣固分離效率＞75%。同時含塵氣體有降溫的 作用。 6.2 工藝流程二“脈沖袋式除塵機組”： 通過前工藝后，大大減輕了“脈沖袋式除塵機組”的負擔，延長過濾袋的使用壽命，其主要處理超微細顆粒物。 6.3 工藝流程三“引風機” 系統的流體動力。選用的風機風量和全壓，必須大于系統的所需風量和大于處理系統的壓力損耗，確保氣流暢通無阻。 6.4 工藝流程四“凈氣排氣筒” 經工藝處理后的凈氣，“排氣筒”符合環保高度要求，向大氣達標排放。煙筒設置有檢測口及檢測平臺，檢測粉塵排放濃度。 6.5 工藝流程五“粉塵垃圾集中” 雙旋風除塵器采用密封式輸送機將垃圾粉塵輸送至密閉灰倉中。 用一臺刮板機、一臺提升機，將布袋除塵器垃圾匯合送入密閉灰倉中。

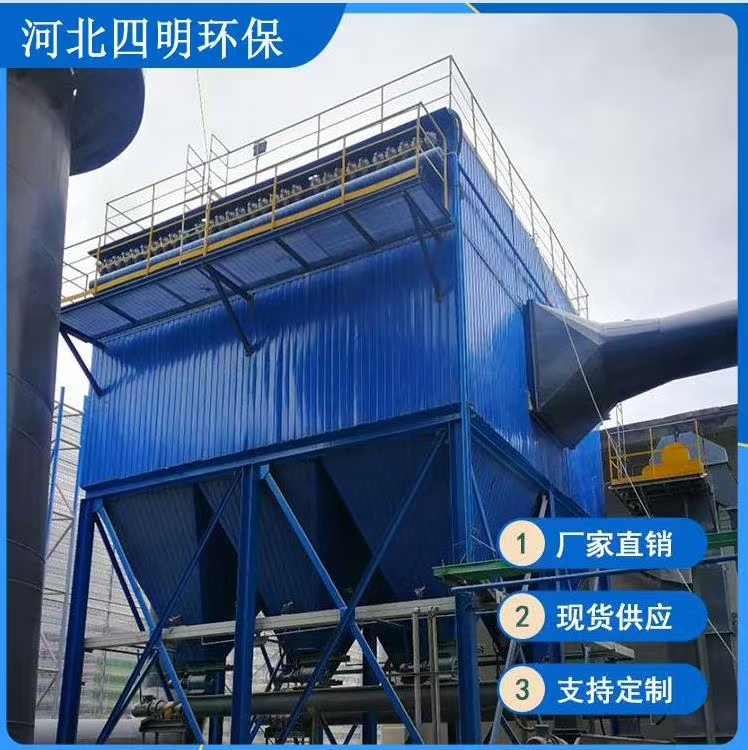

七、 主要技術參數： 7.1. 系統合計處理風量：10.0 萬m3/h 7.2. 正常設備使用及維護的前提下，設計使用壽命：10 年 7.3. 雙旋風除塵器，處理風量≥10 萬m3/h 7.4. 脈沖袋式除塵機組： 7.4.1、破碎主機用高濃度脈沖布袋收粉器，離線式清灰方式， 風量：100000m3/h； 過濾面積：≥2411 ㎡； 凈過濾風速：＜0.78m/min， 全過濾風速：＜0.69m/min； 進口溫度：＜100℃， 進出口壓差：＜1500Pa， 進口氣體含塵濃度：＜50g/m3， 出口氣體含塵濃度：＜10mg/Nm3， 壓縮空氣耗氣量：5m3/min， 清灰氣源壓力：0.5-0.7MPa， 設備承受負壓：-6000Pa 濾袋：尺寸規格￠160×H5000mm 7.4.2 除塵風機： 數量：一臺 功率：280KW（變頻）轉 速：1450r/min 風量：98227-118302m 3/h 風壓：5556-5990Pa 機油數量：50 升 7.4.3、空壓機：螺桿式，含冷干機，氣管等。（氣量保證廢鋼破碎線除塵系 統用氣量，且保證≥10%余量）
