電磁閥接線介紹

按照接線種類分，常用的電磁閥的接線有兩種，引線式和接線盒式，原理是一樣的，引線式其實就是將接線盒插頭拔掉，從線圈內部接一根電源線出來做成了一體式的；

1、引線式；多用于型、（隔爆）型，優點是引線可以直接接到控制系統，缺點是如果距離控制系統比較遠，需要新增接線；

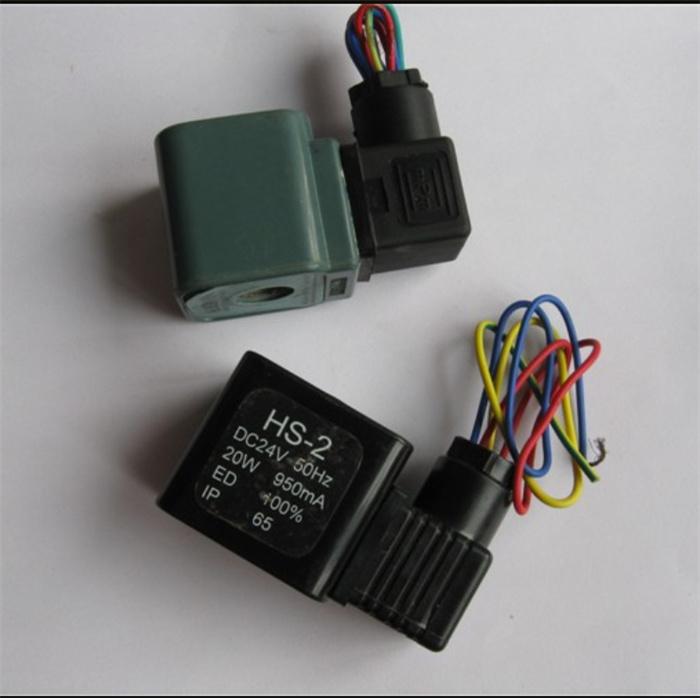

2、接線盒式；目前普及的最廣的就是這種接線方式，采用DIN接頭，控制系統不管距離有多遠，不受影響，中間不破線，不會(huì )增加節點。

按照線圈種類分，常見的有單線圈開關控制（市面上90%都是這種）、單線圈自保持式和雙線圈自保持式三種；

1、單線圈開關控制型的接線，這種是常見的，不管是引線式還是接線盒式，都是三根線；

①、如果是直流電如DC24V控制，正極、負極和接地線，不分正負極，記住不分正負極！

②、如果是交流電如AC220V控制，零線、火線和接地線，不分零火線，同樣，不分零火線；

單線圈自保持控制型的電磁閥接線；這種用于直流電控制系統，三根線，分別為A、B、C，其中B為公共端；

①、A接正極、B接負極，電磁閥開啟，斷電后電磁閥保持開啟狀態，此時電磁閥不需要用電維持；

②、C接正極、B接負極，電磁閥關閉，斷電后電磁閥保持關閉狀態，同樣，此時電磁閥不耗電；

雙線圈自保持控制型接線；控制原理等同于單線圈自保持型的，只是這個采用的是開關獨立線圈控制，多用于一些高溫電磁閥、高壓電磁閥的脈沖控制；

相當于兩組單線圈開關控制型的接線，只是一個線圈控制一種狀態，斷電后閥門會(huì )保持，頂部線圈給電瞬間--電磁閥打開，側邊線圈給電瞬間--電磁閥關閉。
