脈沖控制儀的安裝方法

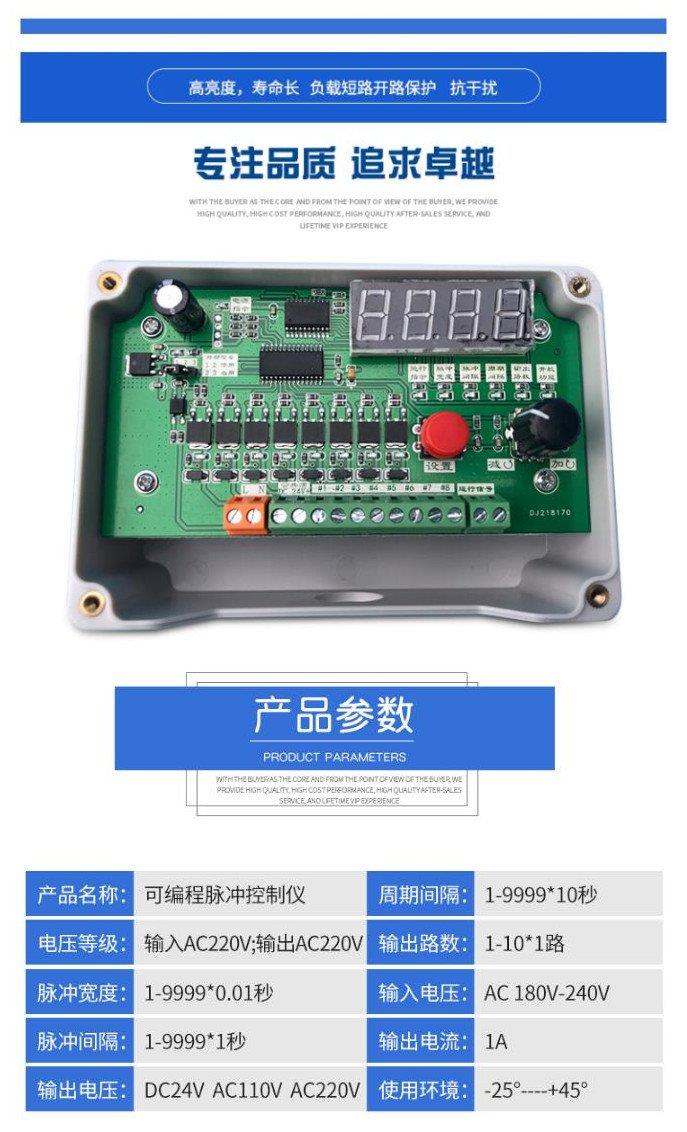

脈沖控制儀接上電源后，線路板上5V、24V的數碼管指示燈都不亮，應檢查電源線與接線端子是否松動，電源0.31熔絲是否熔斷，電源變壓器是否正常、電源部分有無斷線、脫焊等現象。同時設有壓差控制儀輸入接點，接上壓差SXC-8A-18脈沖噴吹控制儀后可以定壓差清灰。若5V的LED指示燈不亮，說明負載發生短路，很可能是個別元件損壞，應逐一檢查，如斷開負載后5V仍不正常，應檢查三端式穩壓電路是否正常。若24V的數碼管指示燈不亮，一般是負載端電磁脈沖閥及導線引起過載或短路造成的。印刷線路板上的“手進”按鈕，能依次檢查電磁脈沖閥工作情況?？刂苾x通電后數碼管顯示和按鍵輸入正常：輸出數碼管指示燈亮，而電磁脈沖閥不動作，則有可能相應的電子開關管損壞。若某一電磁脈沖閥常吸，應檢查對應的電子開關管是否漏電、擊穿。若電磁脈沖閥全部不吸，應檢查閥用公共線端子外的接線是否正確?？筛鶕寤乙?，調整循環間隔、脈沖間隔和脈沖寬度，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。面板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。采用集成電路簡化了線路，節省了器件，提高了脈沖控制儀的穩定性和性。采用全密封鋁合金外殼，外形美觀，防塵性能好。

脈沖控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔?？刂苾x完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。

脈沖控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極 管顯示噴吹順序。本控制功能，操作簡單明了。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴 吹清灰。

除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。
