脈沖清灰袋式除塵器清灰過程
脈沖清灰袋式除塵器清灰過程
含塵氣體由下椎體引入脈沖清灰袋式除塵器，粉塵阻留在濾袋外表面上，透過濾袋的進氣經過文氏管進入上箱體，從出氣管排出。
清灰過程：
由控制儀定期順序觸發各排氣閥，使脈沖閥背壓室與大氣相通（泄氣），脈沖閥開啟則氣包中的壓縮空氣通過脈沖閥經噴吹管上的小孔噴出（一次風），通過文氏管誘導倍數（約一次風的5～7倍）周?chē)諝猓ǘ物L(fēng)）吹進濾袋，造成濾袋急劇膨脹振動，加之氣流反向吹掃作用，使積附在濾袋外表面上的粉塵層脫落。
這種清灰方式由脈沖的特征，因此叫做脈沖噴吹袋式除塵器。壓縮空氣的噴吹壓力為500～700kPa，噴吹時間為0.1～0.2s，噴吹周期一般為60～180s。脈沖噴吹系統由脈沖控制儀、控制閥、脈沖閥、噴吹管及壓縮空氣包等組成。根據這一原理在傳統的脈沖袋式除塵器的基礎上發展成為了離線清灰型袋式脈沖除塵器。其特點為：
1.在停止過濾氣流的狀態下進行噴吹清灰，使濾袋清灰；
2.噴吹氣源壓力可由在線型脈沖除塵器的0.5～0.7Mpa降低到0.2～0.3Mpa，從而節約了噴吹能源；
3.由于噴吹頻度降低，可延長濾袋可脈沖閥膜片的壽命，增加設備的使用的性，減少設備的維護時間和費用；
4.由于噴吹頻度的降低，濾袋附灰層的過濾效果得以充分發揮，從而提高了總體的除塵效率，在使用500g/m2針刺氈濾袋時，排放濃度一般都在20mg/Nm3以下。

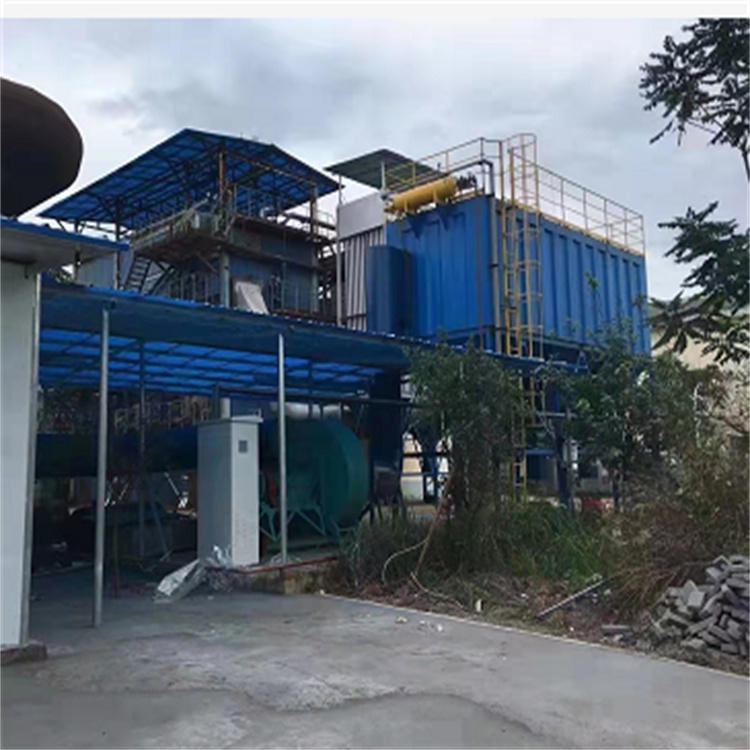

脈沖袋式除塵器的清灰裝置由脈沖閥、噴吹管、貯氣包、誘導器和控制儀等部件組成，脈沖袋式除塵器一般采用圓形袋，按含塵氣流運動方向分為側進風、下進風兩種形式。這種除塵器通常由上箱體（凈氣室）、中箱體、灰斗、框架以及脈沖噴吹裝置等部分組成。
