風機構造及運行保護措施

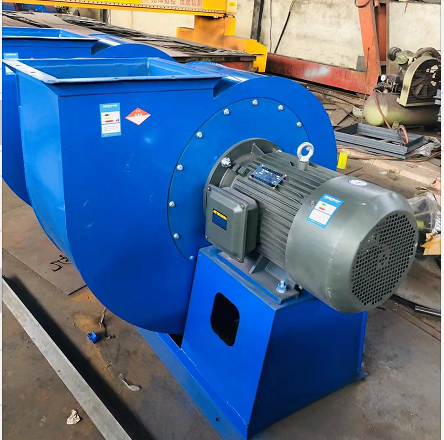

風機的殼體：風機殼體采用普通鋼材料，經壓型、焊接、鉚接而成型的的蝸形體。蝸殼可制成分體、開箱等多種形式。風機機殼的作用主要用來收集、輸送葉輪旋轉形成的風量、風壓，使其順利的進行輸送工作。是輸送風量、風壓和改變風量風壓方向的通道。殼體由前側板、后側板、蝸殼板、出風口、補強圈、支腿、加強板等組成?？芍瞥?、出口各種角度和方向，方便用戶使用。

風機葉輪：又叫轉子，由前盤、后盤、葉片、軸盤組成，其主要作用_是收集風能，將收集的風能通過葉片，均勻、均勻不間斷的加速分配出去。葉輪葉片按其做功形式可以分為前向葉片、后向葉片和徑向葉片。葉輪一般用 16mm材料經壓型、焊接、、機械加工及動動平衡實驗而成。葉輪可根據用戶不同溫度、不同葉片數量、不同用途的的風機葉輪。葉輪在制作完成后，都做動平衡實驗和振動時效處理方準予出廠。

風機進風口：為普通鋼材壓型、焊接制成收斂型整體結構，安裝在風機風機機殼的側面，與葉輪平衡搭接、同軸，主要作用是使氣體能均勻、順利、損失小的進入葉輪，使葉輪不間斷的風量的補充。

④調節閥：用普通鋼板制成，可根據用戶需求制成圓形擋板式、圓形花瓣式、方形機翼型調節葉片、方形板式調節葉片，圓形、方形可制成有軸承或帶萬向節、肘關節等形式。調節門的主要作用_是調節風量、風壓的大小，使其能達到使用工況。調節門具有方向性，如方向錯誤，可致電流增大而浪費能源，使成本。調節閥門葉片的開啟應和葉輪旋轉方向一致。

風機支座和底座：支架、底座用槽鋼或普通鋼板焊接而成，其主要作用是用來支撐、固定風機、電機、液力耦合器，使其與地面面積增大便于固定，并具有減震作用?？筛鶕脩?hù)要求，制成整體支架、電機支架、風機支架、減震支架、傳動支架、液力耦合器支架等。

風機的輔助件：風機的附件很多主要包括：消聲器、過度接頭、補償器等。

ⅰ、消聲器用來風機旋轉產生的噪音，安裝在風機的處，為了_的噪音與消聲器連接的部位密閉。消聲器的前端應清潔防止葉輪積灰，并應在消聲器進風處增加網罩，以防止物體進入損壞葉輪。

ⅱ、過度接頭用來管道傳來的振動，風機工作時由于風機的特性與輸送管道特性相互影響，易產生共振，為共振現象應在風機的入口、出口處增加軟補償器。

ⅲ、過渡接頭用來連接風機與消聲器、連接風機與管道使之能平滑過渡，盡量減少阻力。

風機傳動箱組：傳動箱由上下機座、主軸軸承、支腿墊片、縮緊圓螺母、擋油環、油封、填料蓋和油標組成。傳動組的主要作用是，傳遞動力、支撐旋轉葉輪。軸承箱以傳動方式不同，分為多種傳動箱體。

風機的軸承溫度報警保護措施 ;滾動軸承溫度≥80℃報警≥85℃停機；滑動軸承溫度≥70℃報警≥80℃停機。

動機的自控保護措施：電動機軸承溫度≥90℃報警≥95℃停機；定子工作溫度F級絕緣≥135℃報警≥155℃停機.B級絕緣≥120℃報警≥135℃停機。

滑動軸承風機的供油站報警、連鎖；允許啟動主電機油壓為≥0.1mpa。正常工作油壓0.1～0.15mpa。報警油壓≤0.08mpa,并連鎖啟動輔助油泵。

連鎖主電機停機油壓，輔助泵啟動后，油壓扔不能回升，當油壓低于0.5mpa時，當主油管油壓≤0.1mpa時，主電機不得啟動。
