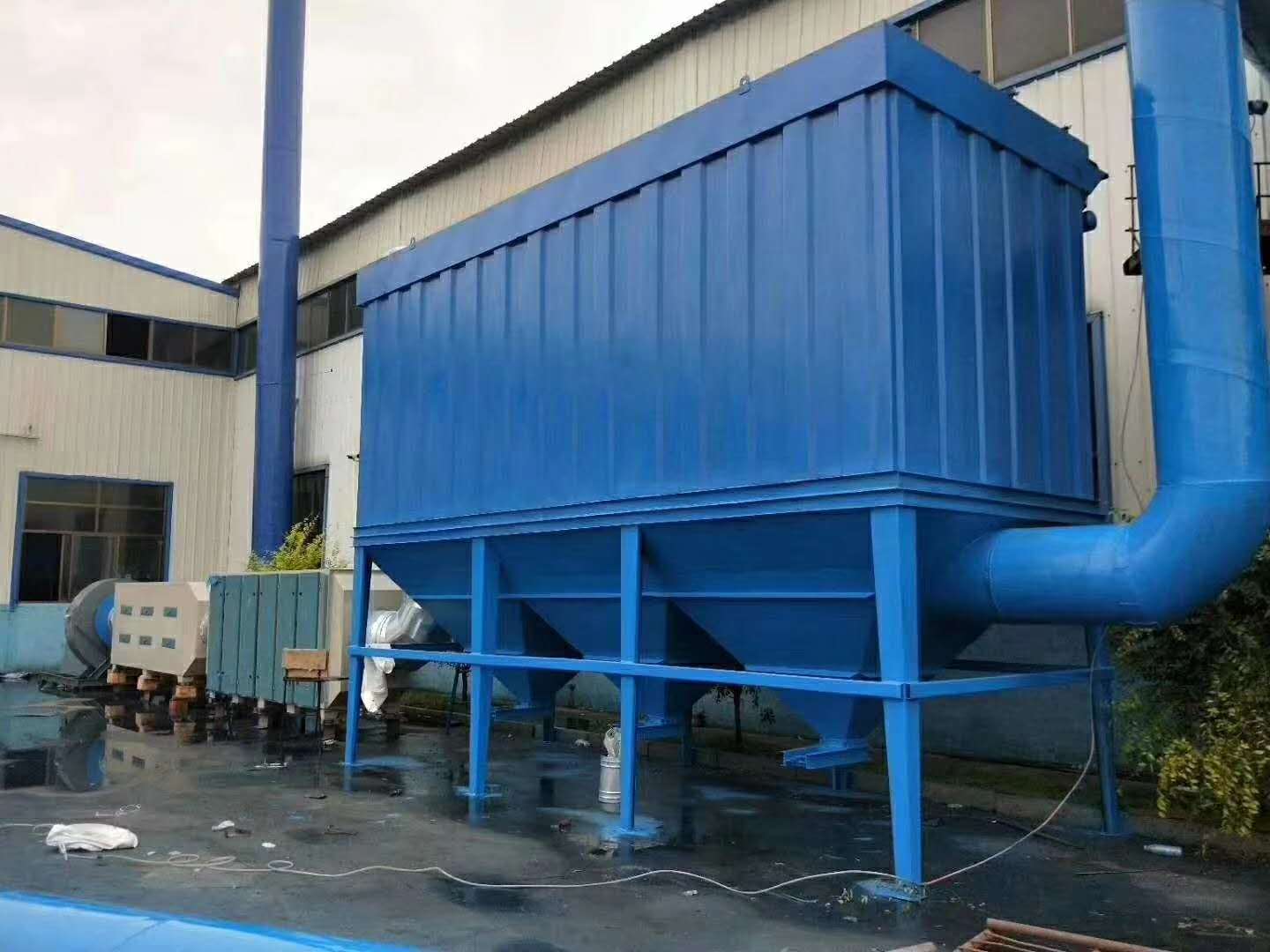

鍋爐除塵器結構配置

l 鍋爐除塵器的上箱體由七個大室構成，主要用于離線清灰并便于維護，每個大室有96條濾袋，共4個灰斗．

2．鍋爐除塵器灰斗

灰斗的主要用途如下：

(1)作為每個室的煙氣入口。

(2)收集灰塵，再由輸灰系統排出。

每個灰斗內部裝置設攔了導流板和隔板，以限度地減少紊流，濾袋底部煙氣的分配．注意，灰斗不可以用于儲灰。

3．鍋爐除塵器中箱體和上箱體

每個室都有一室中箱和兩室上箱，中箱是放置濾袋的，濾袋以上的氣密的凈氣室是上箱。

4．鍋爐除塵器花板

用于支撐濾袋和隔開除塵器的含塵氣室和凈氣室．還可以用做檢查濾袋的平臺．

5．鍋爐除塵器壓縮空氣分配系統

壓縮空氣分配系統包括儀表、氣源、空氣管路、分氣箱、空氣炮、電磁閥、脈沖閥、噴吹管和定時器。每排濾袋上都有一根噴吹管，通過電磁脈沖閥和分氣箱連接。

噴人濾袋的壓縮空氣量是由分氣箱內的氣壓和脈沖閥的開啟時間決定的，系統調壓閥用來指示和控制清灰氣壓，提供給分氣箱的氣壓應該在0. 35～0. 49MPa之間，壓力設置越低濾袋損壞就越少，閥的開啟由定時器控制。

6．鍋爐除塵器定時器盒

脈沖除塵器每個室的電路包含兩種主要組件：一個定時器盒和許多個電磁脈沖閥。一根噴吹管對應一個電磁脈沖閥，并在定時器盒預先裝好接線，定時器盒裝在分氣箱附近，另每室設置一個壓力計來監視各室的壓力降，總的壓差變送器用來監視整臺除塵器的總的壓力降。定時器采用的集成電路固態結構，額定工作條件為環境溫度在- 10～+50'C之間，輸入電壓為交流220V。

7．鍋爐除塵器檢修門

每個灰斗有一扇檢修門，除塵器工作時不可以泄漏。

8．鍋爐除塵器濾袋

每個室含96條濾袋，濾袋由塞入濾袋的袋籠支撐。濾袋的裝入和取出都在凈氣室進行，將噴吹管移開后就可以通過花板孔裝卸濾袋和袋籠組件。

9．鍋爐除塵器進出風管

進出風管將煙氣分流人除塵器的每個室，風管位于兩側除塵器的中間。
