脈沖控制儀接線設置介紹

脈沖控制儀接線設置介紹

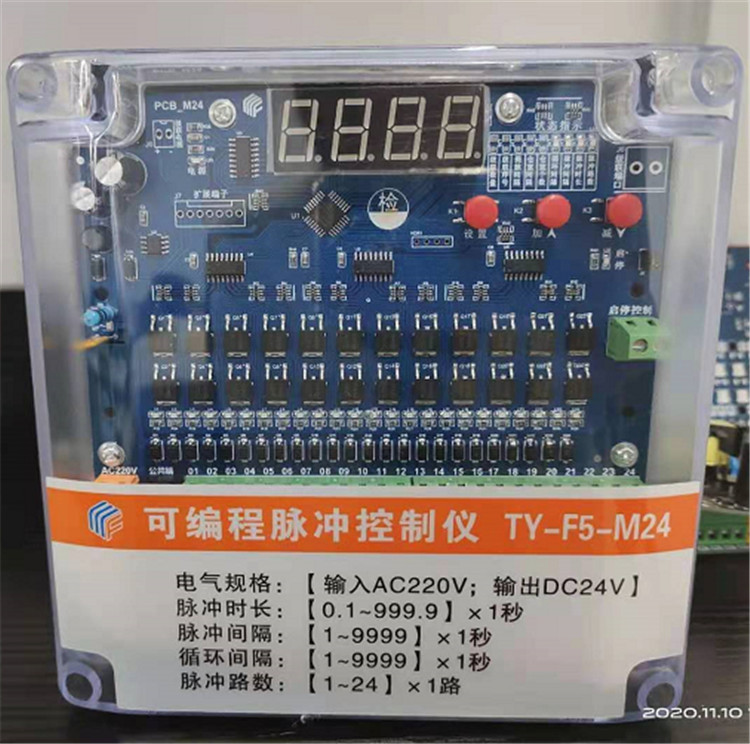

以20路為例說明脈沖控制儀接線方式

L       N      共     1       2       3       4       5       6       7       8       9       10     …     20

‘電源’端子為220v輸入，‘公共端’端子為脈沖閥輸出接線公共線，‘1-12’依次按順序接脈沖閥，‘運行信號’和‘AB’不用接。L端接電源火線，N端接電源零線，公共端就相當于各門電磁脈沖閥的回路。

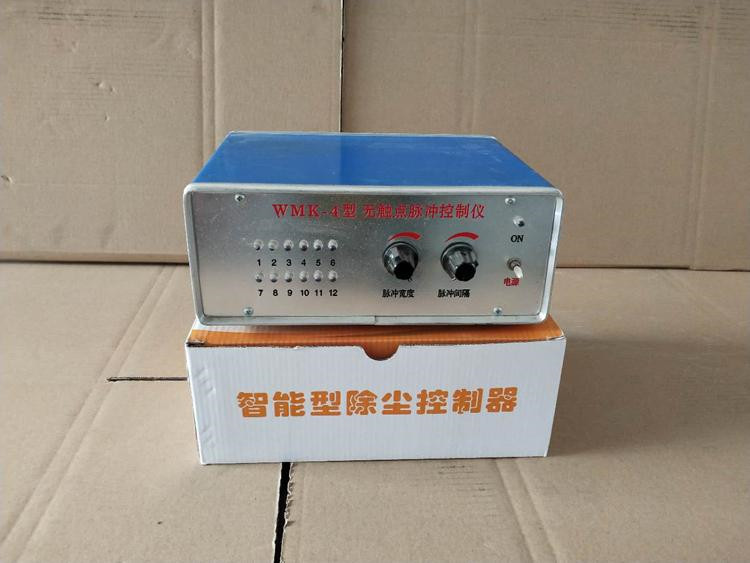

1、輸出路數設置：按功能鍵,使輸出路數指示燈亮,旋轉設置鍵直接調節到所需數字即可。

2、脈沖周期設置：（單位：1分鐘；   大值為99分鐘）按功能鍵,使周期指示燈亮,旋轉設置鍵直接調節到所需時間即可。

3、脈沖間隔設置：（單位：1秒；   大值為99秒）按功能鍵,使間隔指示燈亮,旋轉設置鍵直接調節到所需時間即可。

4、脈沖寬度設置：（單位：0.01秒；   大值為0.99秒）按紅色功能鍵,使脈寬指示燈亮,旋轉黑色設置鍵直接調節到所需時間即可。

按功能鍵，指示燈 前面的數字1、2、3、4分別代表相應的項目設置，后面的數字表示相應項目下設置的值。一般情況下輸出路數是幾路就設置成幾路，脈沖周期設置為5分鐘，脈沖間隔設置30秒，脈沖寬度設置為0.1秒。
