粉煤灰除塵系統工藝概述
粉煤灰除塵系統工藝概述
粉煤灰除塵器系統設計
根據要求，設計粉煤灰轉運卸料口吸風罩1套（設1路管道，配氣動鎖風閥1臺），設計地面側部吸風罩6套（每3套吸風罩為1路管道，共2路管道，每路管道上設置1臺氣動鎖風閥），同時設置2套軟管吸塵罩（用于打掃地面灰塵）。以粉煤灰卸料口吸塵為主，地面吸風罩主要為捕集擴散的粉塵，收集下來的粉煤灰通過氣力輸送裝置送至粉煤灰倉。根據實際現場勘察，粉煤灰轉運卸料空間約為12000×5000×5000mm(長*寬*高），則根據以上參數，定設計卸料口捕集罩所需風量為15000m3/h，設計單個地面吸風罩所需風量為3000m3/h。
具體參數詳見下表：
序號 | 名稱 | 單套風量（m3/h） | 數量（套） | 總風量（m3/h） | 支管徑 （mm） | 主管徑 （mm） | 風速 （m/s） | 備注 |
1 | 卸料口吸風罩 | 15000 | 1 | 15000 | Φ550 | Φ550 | 18 | 常用 |
2 | 地面吸風罩 | 3000 | 6 | 18000 | Φ250 | Φ600 | 18 | 常用 |
3 | 側邊設計地面清掃軟管吸塵罩 | 600 | 2 | 1200 | Φ100 | Φ150 | 18 | 清掃地面時開啟 |
4 | 設計總管管徑及總風量 | 合計總處理風量：33000m3/h，總管管徑Φ800mm (地面清掃因系統工作時使用不到，故風量不計入設計總風量） | ||||||
煤粉輸送除塵器系統設計
根據招標方設計要求，設置上煤圓振篩、破碎機、輸送帶除塵罩4套，并在圓振篩、破碎機、輸送帶4套集塵罩管路各加裝1個氣動鎖風閥，同時設置3套軟管吸塵罩（用于打掃地面灰塵）。煤粉回收至傳送帶，落灰處設1樓皮帶尾部吸風罩1只，設計風量6000m3/h；一樓皮帶導料槽設吸風罩1只，設計風量為10000m3/h；二樓吸風罩1只，設計風量為6000m3/h；三樓皮帶吸風罩1只，設計風量為10000m3/h。
具體參數詳見下表：
序號 | 名稱 | 單套風量（m3/h） | 數量（套） | 總風量（m3/h） | 支管徑 （mm） | 主管徑 （mm） | 風速 （m/s） | 備注 |
1 | 一樓皮帶尾部吸風罩 | 6000 | 1 | 6000 | Φ350 | Φ350 | 18 | 常用 |
2 | 一樓皮帶導料槽吸風罩 | 10000 | 1 | 10000 | Φ450 | Φ450 | 18 | 常用 |
3 | 二樓吸風罩 | 6000 | 1 | 6000 | Φ350 | Φ350 | 18 | 常用 |
4 | 三樓皮帶吸風罩 | 10000 | 1 | 10000 | Φ450 | Φ450 | 18 | 常用 |
5 | 側邊設計地面清掃軟管吸塵罩 | 600 | 3
| 1800 | Φ100 | Φ200 | 18 | 清掃地面時開啟，一、二、三樓各1處 |
6 | 設計總管管徑及總風量 | 總處理風量32000m3/h（地面清掃因系統工作時使用不到，故風量不計入設計總風量），總管管徑Φ800mm。 | ||||||
除塵器管道布置及設計說明
（1）本項目的2臺除塵器各設置1套吸塵管網，吸塵管網的每路支管都配套氣動鎖風閥，除塵器進風口則由通風支管分流后分別用軟管連接至每個吸塵點，且每個風閥設置為遠程控制狀態，可以通過控制系統遠程控制鎖風閥的開關，避免了人員上下跑動，節省了制作平臺通道的費用；

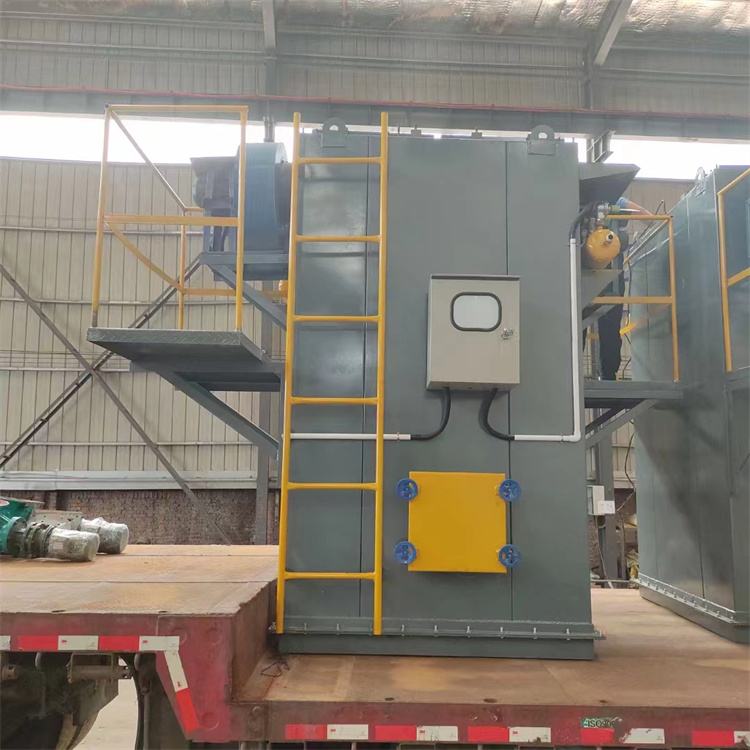

（2）本項目2套除塵系統均采用離線型行噴脈沖袋式除塵設備和引風機組合；
（3）本項目除塵管網采用負壓系統，凈化后的粉塵空氣經風機和煙囪排至大氣。
