除塵器配件脈沖控制儀使用說明書

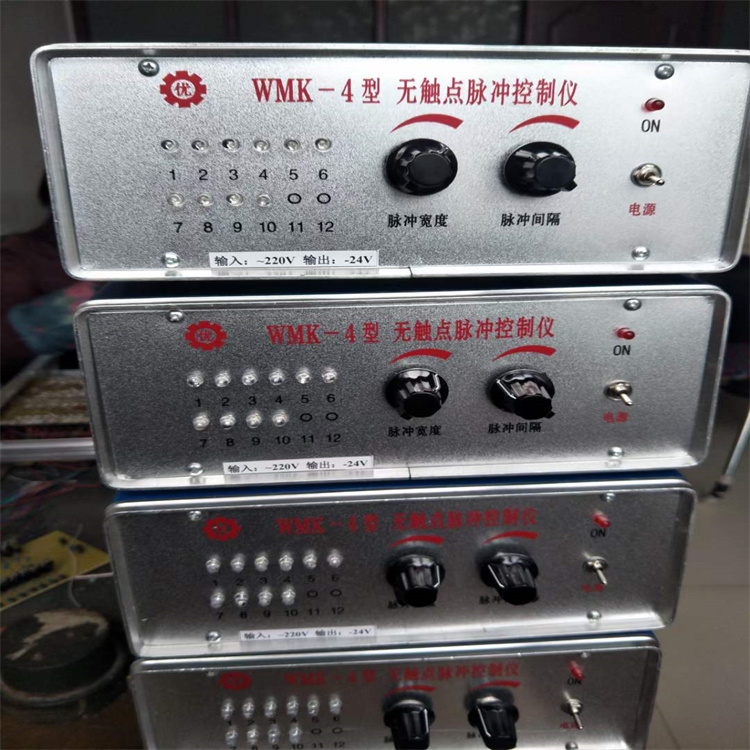

布袋除塵器脈沖控制儀是脈沖式布袋除塵器噴吹清灰系統的重要控制裝置，其使用說明主要包括以下幾個方面：

一、基本功能與原理?控制功能?：脈沖控制儀通過輸出脈沖信號，控制脈沖電磁閥的開啟與關閉，進而控制壓縮空氣對濾袋進行噴吹清灰，以保持除塵器的處理能力和收塵效率。?工作原理?：控制儀根據設定的脈沖寬度、脈沖間隔和周期間隔等參數，周期性地輸出脈沖信號，使電磁閥依次動作，實現對濾袋的輪流噴吹清灰。

二、主要參數說明?脈沖寬度?：定義：控制電磁閥打開的時間，單位通常為毫秒。設定范圍：一般為(1-999)*10毫秒，實際設定值應大于150毫秒，以清灰效果。重要性：脈沖寬度過短可能導致清灰不，過長則可能增加能耗和濾袋磨損。?脈沖間隔?：定義：前一個電磁閥關閉到下一個電磁閥打開之前的時間，單位通常為秒。設定范圍：一般為1-999秒，建議設置為大于10秒，以便補氣。重要性：脈沖間隔的合理設置可以每個濾袋都有足夠的恢復時間，避免頻繁清灰導致濾袋損壞。?周期間隔?：定義：從一個閥動作到下一個閥動作結束為一個循環，兩個循環之間的時間間隔為周期間隔。設定范圍：一般為0-999秒，設為0時無周期間隔。重要性：周期間隔的設置可以根據除塵器的實際工況進行調整，以?xún)?yōu)化清灰效果和節能降耗。?輸出路數?：定義：實際工作的通道數，即控制儀能夠控制的電磁閥數量。設定范圍：根據具體型號而定，一般為1-20路不等。重要性：輸出路數的選擇應根據除塵器的規模和濾袋數量來確定，以每個濾袋都能的清灰。

三、使用步驟?了解技術指標?：在使用前，應仔細閱讀脈沖控制儀的技術說明書，了解其輸入電壓、輸出電壓、輸出電流、脈沖間隔、脈沖寬度、周期間隔和輸出路數等技術指標。?接線與上電?：按照接線圖正確連接控制儀的電源線和輸出線，接通電源后檢查指示燈是否正常亮起。?參數設置?：根據除塵器的實際工況，通過控制儀上的按鍵或旋鈕設置脈沖寬度、脈沖間隔和周期間隔等參數。?啟動與調試?：?jiǎn)?dòng)脈沖控制儀，觀察電磁閥的噴吹情況，檢查除塵器的清灰效果。如有，可根據實際情況調整參數以達到較好清灰效果。?日常維護?：定期檢查控制儀的運行情況，清理積塵和檢查接線是否松動。如發現故障應及時排除或聯系維修人員進行維修。

四、注意事項在使用過程中應控制儀的輸入電壓穩定且符合技術要求。脈沖控制儀應安裝在干燥、通風、無腐蝕性氣體的環境中。定期檢查控制儀的接線和絕緣情況，防止漏電和短路等事故的發生。在調整參數時應謹慎操作，避免誤設導致除塵器運行異?；驌p壞。通過以上步驟和注意事項的遵循，可以布袋除塵器脈沖控制儀的正常運行和使用。

調節布袋除塵器的噴吹周期主要涉及以下幾個方面：1. 脈沖控制儀的設置：脈沖控制儀是調節噴吹周期的關鍵設備。其主要參數包括脈沖間隔、脈沖寬度和周期間隔。脈沖間隔是指脈沖閥噴吹后到下一個脈沖閥噴吹的時間，通常設置在15秒左右。脈沖寬度是脈沖閥啟閉的時間，一般設置在0.03秒左右。周期間隔是所有脈沖閥噴吹一遍后停留的時間，通常設置在5分鐘左右。2. 噴吹周期的調整：噴吹周期的長短會(huì )直接影響到布袋除塵器的壓降。通過調整脈沖間隔，可以使布袋除塵器壓降基本保持在穩定狀態下運行。在不影響正常運行的條件下，應盡量延長脈沖間隔，這樣可以減少壓縮空氣耗量，還可以減少脈沖閥膜片及除塵布袋的損壞，延長使用壽命。3. 噴吹時間的調整：噴吹時間（又稱脈沖寬度）即脈沖閥開啟噴吹的時間。一般噴吹時間越長，噴入除塵布袋內的壓縮空氣量也越多，清灰效果好。但噴吹時間增加到值后，對清灰效果的影響并不明顯。一般噴吹時間在0.1秒到0.2秒之間，通常取0.15秒。4. 根據粉塵濃度調整噴吹間隔：如果粉塵濃度大，需要相對縮小噴吹間隔，以布袋因積灰多而造成除塵器阻力大、吸塵口負壓降低，從而影響除塵效果。如果粉塵濃度小，可以相對延長噴吹間隔，以減少脈沖噴吹頻率，延長脈沖閥的使用壽命。5. 實際操作步驟：打開脈沖控制儀，按一下“功能”鍵，進入修改模式。轉動設置旋鈕調到所需的數值，設置好后按下“功能”鍵進入下一項參數調整。全部設置完后再按一下“功能”鍵，脈沖控制儀就按設置好的數值工作了。通過以上步驟和參數的調整，可以調節布袋除塵器的噴吹周期，其穩定運行。
