除塵器噴吹導流文氏管你知道多少？

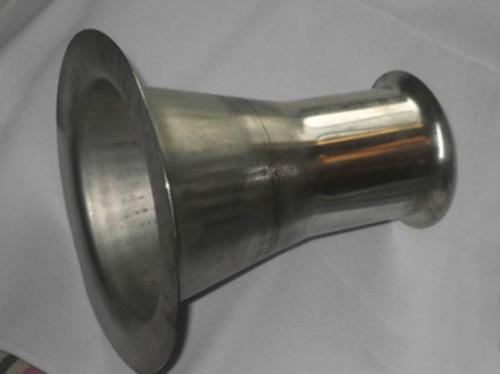

文氏管是脈沖布袋除塵器清灰系統的可選部件之一，文氏管作用是在清灰的瞬間，誘導袋口上部空氣與清灰壓縮空氣共同進入濾袋內部，達到濾袋外部積灰的目的。但文氏管并不是清灰系統的部件。下面就清灰系統是否需要文氏管、何種情況需要文氏管做一些具體分析。使用文氏管的除塵器案例（拿一些時間較早，較的例子分析）：

河北省某水泥廠1000t/d水泥窯尾配套使用了一臺處理風量16萬m3/h的長袋離線脈沖布袋除塵器

除塵器運行狀況：該設備投運7天左右濾袋開始破損，分析清灰參數及風量基本合理，濾袋破損位置在文氏管下方100mm處，很有規律，初步分析為清灰力量過大所致，為此提出如下改造方案，拆除文氏管換成由薄鋼板壓制的袋口護套，文氏管的引射作用，減弱清灰力量，降低清灰氣流對濾袋的沖刷。改造后使用效果良好，未出現濾袋破損情況

LMC立窯袋式除塵器

合肥院研制的LMC立窯袋式除塵器在立窯上成功應用后，有成功應用到鋼廠的煤粉制備系統。這類除塵器濾袋規格為?130x6000，清灰系統采用1.5寸淹沒式脈沖閥，每個脈沖閥清灰12條濾袋，濾袋袋口安裝了內置式文氏管，該處配置的文氏管對清灰效果起到了重要作用，且沒有對濾袋造成損傷。

袋式除塵器是否配置文氏管的理論分析：長袋脈沖袋式除塵器較早在鋼鐵行業應用，因其的技術特點，之后在水泥立窯和回轉窯上推廣應用。這類除塵器基本上有兩種濾袋規格，?130x6000和?160x6000，清灰系統的設計也各有不同。但對于清灰系統是否需要配置文氏管，有的設計者似乎認識不夠，盲目根從。設計時應進行簡單的計算，當選用的脈沖閥在設計的噴吹壓力下，其噴吹氣量能夠滿足清灰要求時，就不需要配置文氏管，若脈沖閥噴吹氣量不能滿足清灰時，則需要配置文氏管，使脈沖閥噴吹氣量和文氏管引射氣量共同滿足清灰要求。

不同國產脈沖閥生產廠生產的脈沖閥耗氣量隨有差別，但差別不大，可以用作計算依據。當然還有其他計算方法，在此不做詳細解釋具體計算方法如下：

（1）計算一只脈沖閥所噴吹的濾袋（12-16條）處理風量（m3/h）；

（2）換算成噴吹時間處理風量（m3/0.1-0.25s）；

（3）視除塵器花板孔間距選擇合適的脈沖閥規格；

（4）通過上圖查出所選脈沖閥在設計噴吹時間內的耗氣量；

（5）將步驟（2）與（4）的數據進行比較；

（6）確定是否配置文氏管。若脈沖閥的耗氣量是濾袋處理風速的2.5倍以上，則不需要配置文氏管，小于2.5倍則需要配置文氏管。

文氏管配置經驗：目前應用較多的長袋脈沖布袋除塵器濾袋規格為?130x6000和?160x6000，而且大多設計采用3寸淹沒式脈沖閥，脈沖閥的噴吹氣量完滿足清灰要求，清灰系統中不應配置文氏管，當然這點也要看脈沖閥的具體參數而定（耗氣量）和具體粉塵工況。

在選用上可以參考上文，但是根據現場具體情況靈活掌握！
