氟美斯除塵布袋對于生物質(zhì)鍋爐的粉塵治理
生物質(zhì)鍋爐煙氣溫度通常在160-200℃，因而對常溫下工作的濾料，諸如聚脂(滌綸)、亞克力(共聚丙烯腈)等都不在候選之列，濾料的選定只能在濾材中進(jìn)行。僅從耐溫性能而言，有幾種濾料可供選用，但考慮到其他因素，則許多濾料將被剔除。
諾梅克斯(Nomex芳香族聚酰胺)在早期曾被用來(lái)凈化生物質(zhì)鍋爐煙氣。但發(fā)現其耐水解性能很差，使用壽命僅3個(gè)月左右。芳砜綸(聚對苯酰胺)與其屬于同一族，性質(zhì)相近，因而也不能考慮。
由于不耐水解而被排除在名單之外的還有柯麥爾(Kermel?聚乙撐二胺)，我國曾用其進(jìn)行鍋爐煙氣凈化試驗，結果不理想。
特氟綸(Terflon?聚四氟乙烯)從理化性質(zhì)來(lái)說(shuō)是的濾料，純特氟綸濾料除了過(guò)濾性能稍差外，幾乎所有的性能都優(yōu)于其他濾料，使用壽命可達6～7年甚至更長(cháng)。特氟綸濾料之所以較少被選用，是因為其價(jià)格特別昂貴。但是，人們還是很重視特氟綸的優(yōu)良性能，在其他濾料不能單獨解決問(wèn)題時(shí)，往往加入部分特氟綸，制成復合濾料而應用。同樣基于價(jià)格昂貴的原因，不銹鋼濾料尚不為生物質(zhì)鍋爐煙氣凈化認可。
玻纖濾料是一種可行的選擇，其耐溫性能與特氟綸相當。以聚四氟乙烯復膜的玻纖濾料，在的應用可達四年以上的壽命。玻纖的缺點(diǎn)是不抗折，導致使用壽命嚴重下降。玻纖濾料對袋籠的要求也較嚴格。
目前在生物質(zhì)鍋爐煙氣凈化中應用較多的是P-84(聚酰亞胺)和氟美斯(聚對苯硫醚)?PPS濾料、三種濾料。
P-84濾料具有很好的耐溫性能，而且由于纖維斷面的不規則形狀(被稱(chēng)為英文字母形)，濾料的過(guò)濾效率很高。不足之處在于耐水解性能稍差，而價(jià)格較高則是人們不予的主要原因。
從耐溫、蝕性、強度及價(jià)格等方面綜合比較的結果，氟美斯被認為最適于生物質(zhì)鍋爐煙氣凈化的濾料之一，成為這一選用的濾料。
氟美斯是濾料的商品名稱(chēng)，，學(xué)名聚對苯硫醚。氟美斯纖維目前由日本的兩家公司所生產(chǎn)，東洋紡生產(chǎn)的稱(chēng)為Procon，東麗公司生產(chǎn)的稱(chēng)為Toray。
氟美斯對無(wú)機酸、酸、堿、溶劑都的抵抗能力，有的耐水解穩定性和阻燃性。從物理性能而言，其抗拉、抗磨、抗折的能力都屬良好，與P-84相當，強于特氟綸。
在一般的技術(shù)資料中，經(jīng)常提到氟美斯濾料的連續工作溫度為180℃，并能經(jīng)受220℃的瞬間高溫。但這些數值是在實(shí)驗室條件下得出的理想值，僅是反映纖維特性的指標，實(shí)際鍋爐運行時(shí)煙氣溫度較低，這對濾袋的壽命有好處。
氟美斯的主要缺點(diǎn)是耐氧化能力較弱，過(guò)高的溫度會(huì )使纖維產(chǎn)生熱氧化反應，其分子鏈所含的硫原子容易同氧原子結合，從而破壞其分子結構。
氟美斯受氧化危害的程度隨著(zhù)氧含量和溫度的升高而劇增。在常溫下，大氣的氧含量為21%，但溫度較低，氧化很慢；當溫度超過(guò)100℃時(shí)，氟美斯允許的氧含量將隨溫度的升高而降低。在氧含量時(shí)，溫度10℃，氧化反應速度就會(huì )增加一倍。因此，應當結合煙氣的成分來(lái)確定氟美斯的工作溫度。在氧含量8%時(shí)，連續工作溫度為155℃；若氧含量增至10%，則連續工作溫度不超過(guò)160℃。
運行中還要特別注意煙氣的瞬間高溫。達到175℃的時(shí)間每次不超過(guò)1小時(shí)，每年累計不應超過(guò)400小時(shí)；而達到200℃的時(shí)間每次只能10分鐘，每年累計不應超過(guò)50小時(shí)。
此外，氟美斯對煙氣中的NO2也較為敏感，過(guò)量的NO2也會(huì )導致氟美斯濾料的氧化腐蝕。
針對氟美斯濾袋的使用壽命問(wèn)題，我們的觀(guān)點(diǎn)是：只要采取綜合技術(shù)措施，如減少漏風(fēng)率，鍋爐低氮燃燒，通過(guò)燃燒工藝和噴霧系統控制煙氣溫度在160℃以下等等，我們認為，氟美斯濾袋是可以長(cháng)壽命的。
另一方面，也要防止煙氣溫度過(guò)低，造成低溫對氟美斯濾袋的危害。即袋式除塵器的連續運行溫度不低于110℃。

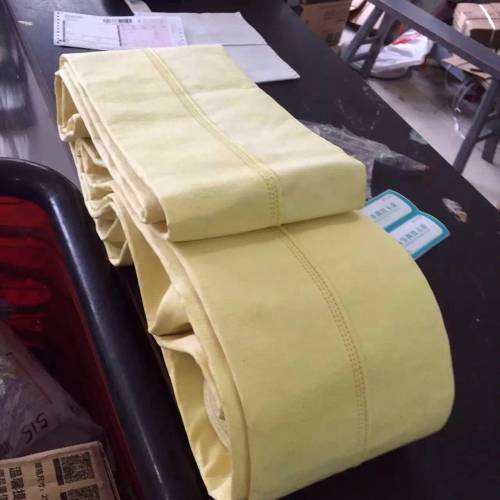

氟美斯除塵布袋濾料性能：
品 牌： 氟美斯
成 份： 聚苯硫醚?
克 重： 550g/m2?
厚 度： 1.8mm?
密 度： 0.32g/m3?
透氣性： 120
張 力： >?60?daN/5cm（緯向） 90?daN/5cm（徑向）?
使用溫度： 180～190℃（連續） 210℃ （瞬間）
抗酸性： 好?
抗堿性： 好?
抗水解： 好
表面后處理： 熱定型、處理
