氟美斯濾料的主要特性和性能

氟美斯是濾料的商品名稱(chēng)，，學(xué)名聚對苯硫醚。氟美斯纖維目前由日本的兩家公司所生產(chǎn)，東洋紡生產(chǎn)的稱(chēng)為Procon，東麗公司生產(chǎn)的稱(chēng)為Toray。

氟美斯對無(wú)機酸、酸、堿、溶劑都的抵抗能力，有的耐水解穩定性和阻燃性。從物理性能而言，其抗拉、抗磨、抗折的能力都屬良好，與P-84相當，強于特氟綸。

在一般的技術(shù)資料中，經(jīng)常提到氟美斯濾料的連續工作溫度為180℃，并能經(jīng)受220℃的瞬間高溫。但這些數值是在實(shí)驗室條件下得出的理想值，僅是反映纖維特性的指標，實(shí)際鍋爐運行時(shí)煙氣溫度較低，這對濾袋的壽命有好處。

氟美斯的主要缺點(diǎn)是耐氧化能力較弱，過(guò)高的溫度會(huì )使纖維產(chǎn)生熱氧化反應，其分子鏈所含的硫原子容易同氧原子結合，從而破壞其分子結構。

氟美斯受氧化危害的程度隨著(zhù)氧含量和溫度的升高而劇增。在常溫下，大氣的氧含量為21%，但溫度較低，氧化很慢；當溫度超過(guò)100℃時(shí)，氟美斯允許的氧含量將隨溫度的升高而降低。在氧含量時(shí)，溫度10℃，氧化反應速度就會(huì )增加一倍。

因此，應當結合煙氣的成分來(lái)確定氟美斯的工作溫度。在氧含量8%時(shí)，連續工作溫度為155℃；若氧含量增至10%，則連續工作溫度不超過(guò)160℃。

運行中還要特別注意煙氣的瞬間高溫。達到175℃的時(shí)間每次不超過(guò)1小時(shí)，每年累計不應超過(guò)400小時(shí)；而達到200℃的時(shí)間每次只能10分鐘，每年累計不應超過(guò)50小時(shí)。

此外，氟美斯對煙氣中的NO2也較為敏感，過(guò)量的NO2也會(huì )導致氟美斯濾料的氧化腐蝕。

針對氟美斯濾袋的使用壽命問(wèn)題，我們的觀(guān)點(diǎn)是：只要采取綜合技術(shù)措施，如減少漏風(fēng)率，鍋爐低氮燃燒，通過(guò)燃燒工藝和噴霧系統控制煙氣溫度在160℃以下等等，我們認為，氟美斯濾袋是可以長(cháng)壽命的。

另一方面，也要防止煙氣溫度過(guò)低，造成低溫對氟美斯濾袋的危害。即袋式除塵器的連續運行溫度不低于110℃。

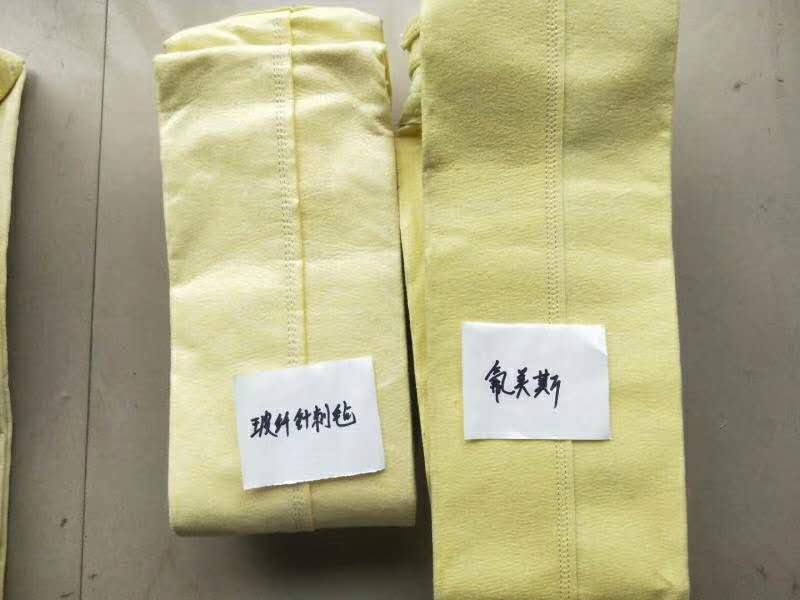

氟美斯濾料性能：?品 牌：氟美斯

成 份：聚苯硫醚?克 重：550g/m2?厚 度：1.8mm?密 度：0.32g/m3?透氣性：120

張 力：>?60?daN/5cm（緯向）>?90?daN/5cm（徑向）?使用溫度：180～190℃（連續）

210℃ （瞬間）抗酸性：好?抗堿性：好?抗水解：好 表面后處理：熱定型、處理
