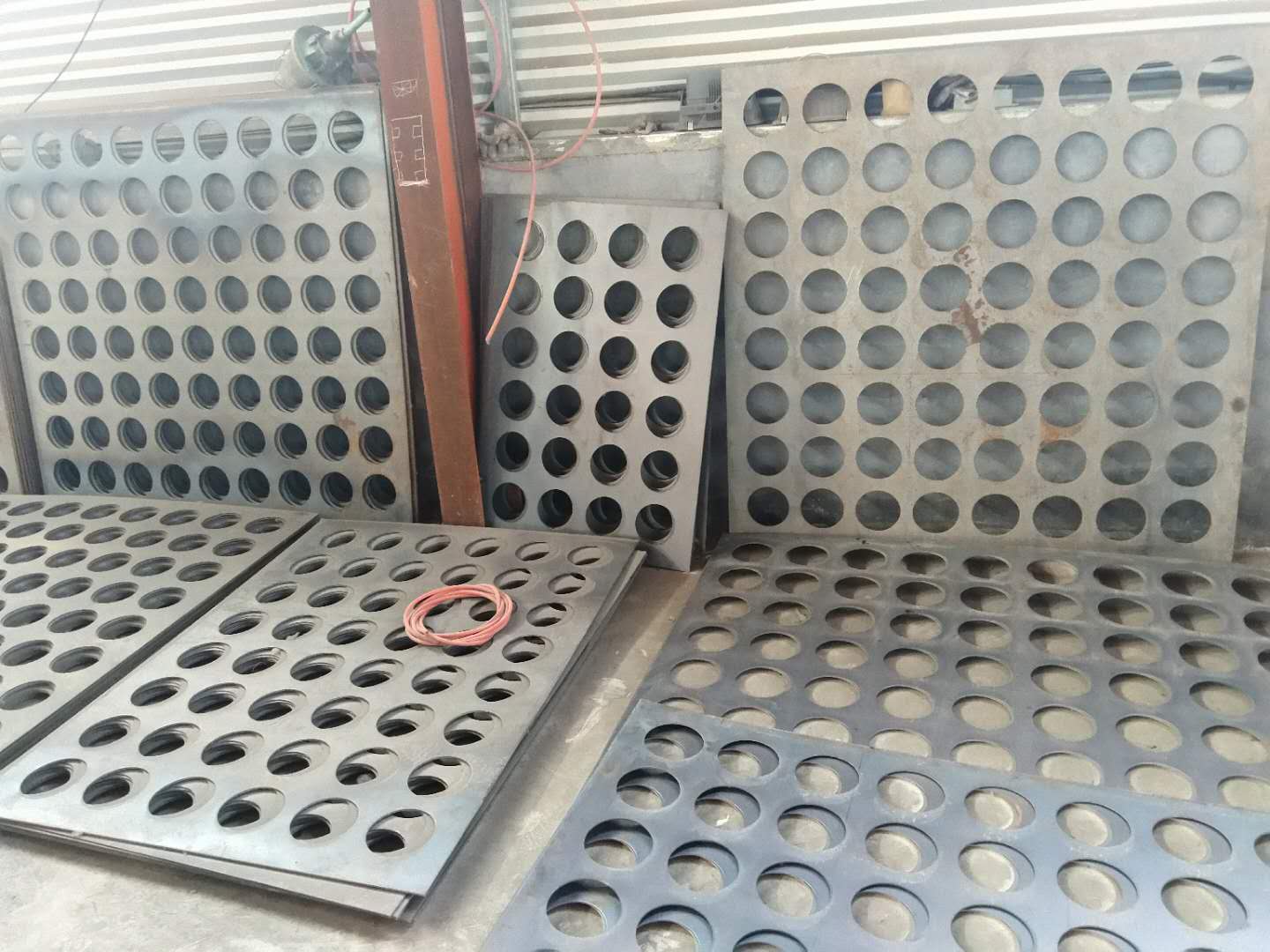

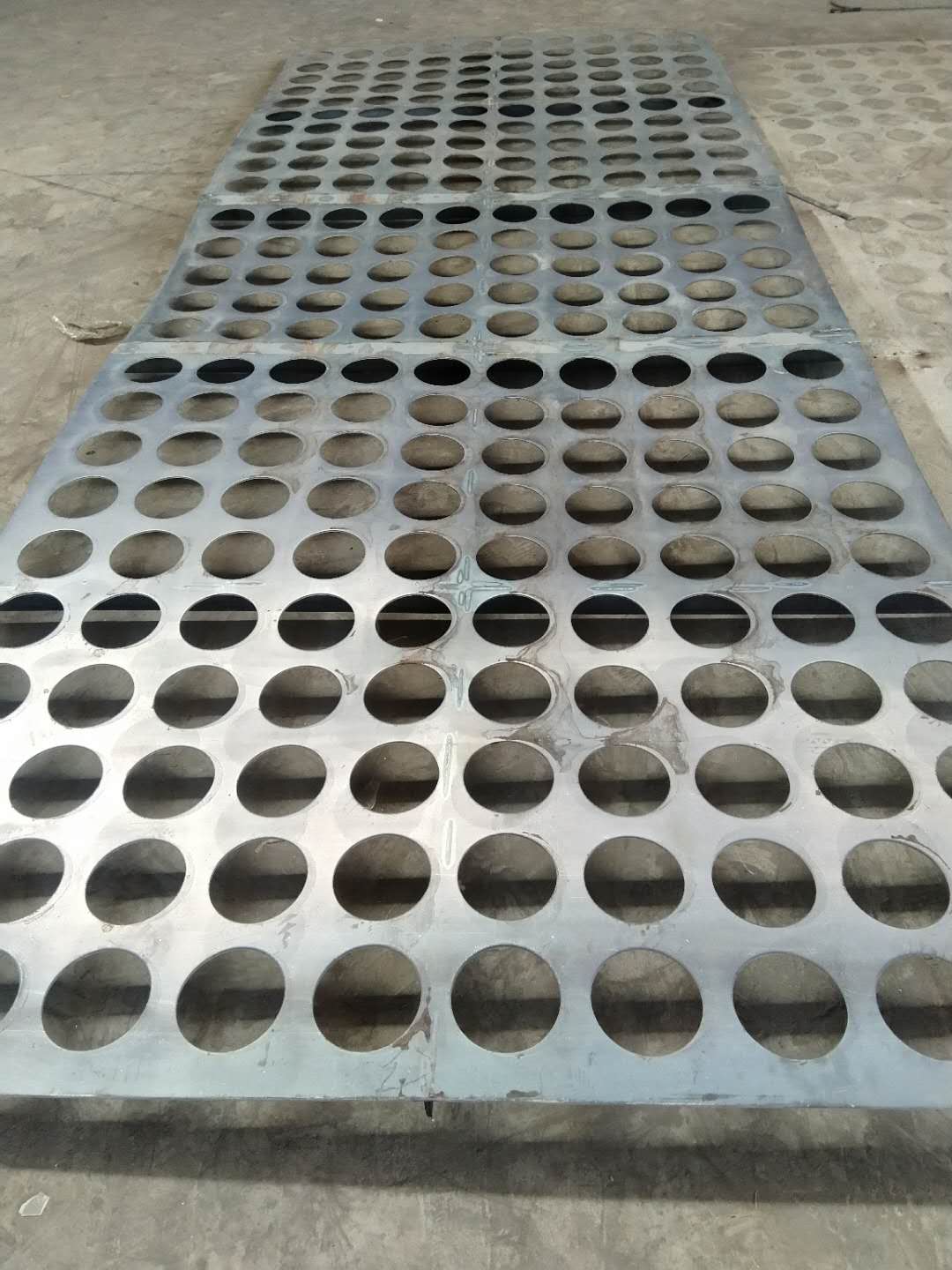

大布袋除塵器花板的制作要求

除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋組件，同時將作為除塵器濾袋組件的檢修平臺。

除塵器花板采用數控沖壓方法加工花板孔，了花板及花板孔的形位公差要求。

的除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創(chuàng )造了條件。

花板孔沖壓位置準確，與理論位置的偏差小于±0.05mm，兩孔洞的中心距誤差在±1.0mm?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。

焊接后通過花板平整，無撓曲、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=3.2。濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。

采用工藝加工的花板和定位的噴吹管了噴吹短管軸線和濾袋組件軸線的重合，從而了整套噴吹清灰系統的、。
