陶瓷多管除塵器工作原理

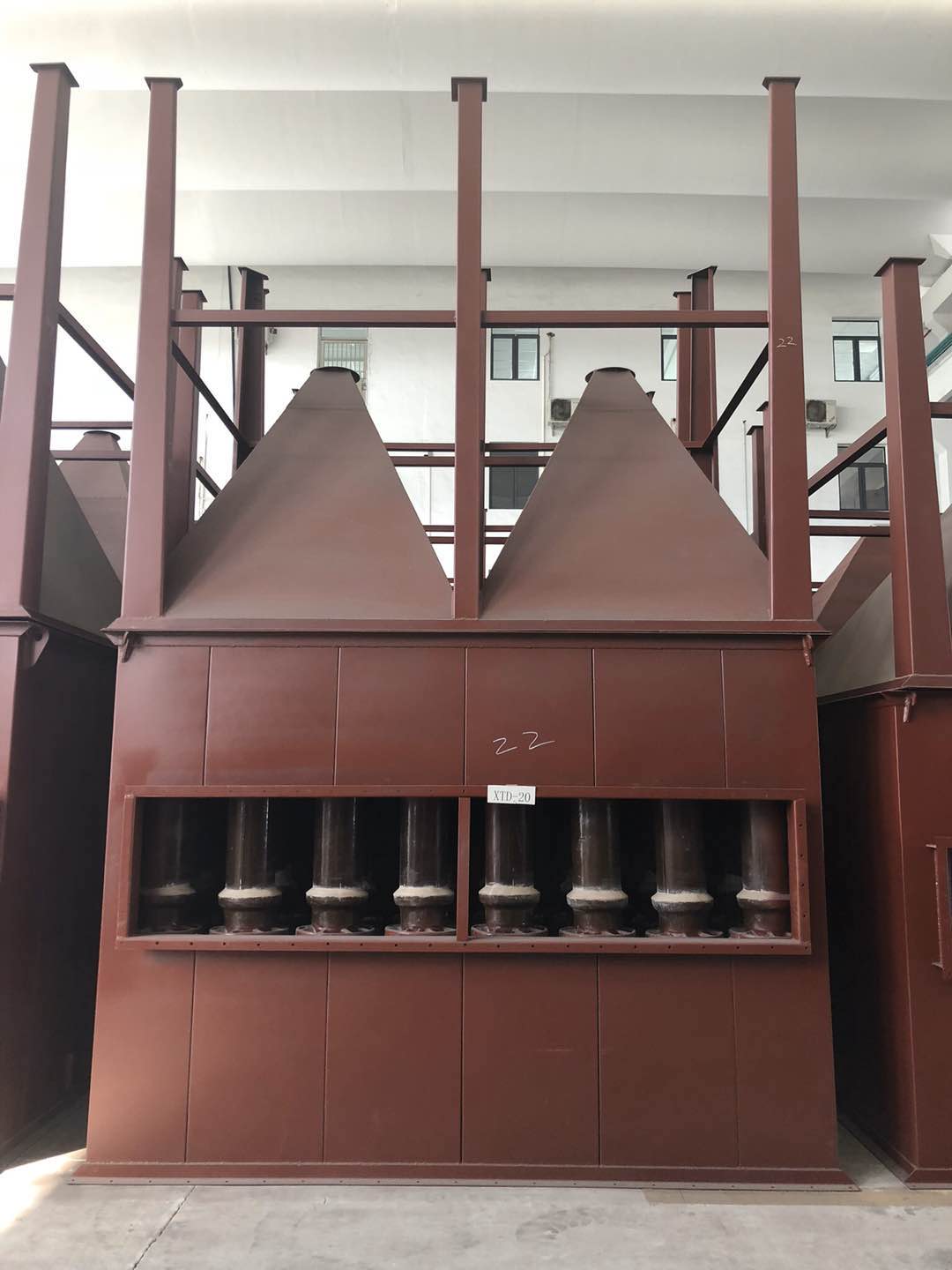

陶瓷多管除塵器外部用Q235鋼結構，內部由若干個并聯的陶瓷旋風除塵器單元（又稱陶瓷旋風體）組成的除塵設備。它可以由一般的陶瓷旋風除塵器單元或直流型旋風除塵器單元組成，這些單元被的組合在一個殼體內，有總的進氣管、排氣管和灰斗?；叶放呕铱梢杂卸喾N排灰形式，因為本設備是由陶瓷旋風管組成，它比鑄鐵管更，表面更光滑，并耐酸耐堿，因此還可以濕式除塵。適用于捕集各種非黏結型的干燥粉塵。該產品不但用于煙塵和氣體的治理，而且是冶金、采礦、建材、化工等行業對粉塵治理的理想設備。

煙氣溫度超過400℃，需在設備內部（除塵箱部分）制作保溫層防止外護鋼板變形，延長設備使用周期。

該除塵器分上下兩件，上部為除塵箱裝置（煙氣進出口法蘭在上部連接鍋爐出口煙道、高處的出口法蘭連接引風機），下部為集塵箱落灰斗裝置（含放灰裝置）。

根據客戶要求，總排氣管（煙氣出口）可以放置在側向或頂部。?陶瓷旋風管有?360、??290、??220等型號選擇。

當含塵氣體由總進氣管進入陶瓷多管除塵器的氣體分布室，隨后進入陶瓷旋風體和導流片之間的環形空隙時，導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動（凈氣），經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出，同時，為了方便除塵系統的檢修和應付緊急情況，由條件可并建一旁路煙道。
