除塵器花板決定設備的外形尺寸

除塵器花板決定設備的外形尺寸

一個脈沖閥配一根噴吹管，一根噴吹管能?chē)姶刀嗌贄l除塵器布袋n3和除塵布袋之間的縱向中心距L1，取決于脈沖閥的規格，濾袋橫向中心距L2取決于除塵布袋的規格。

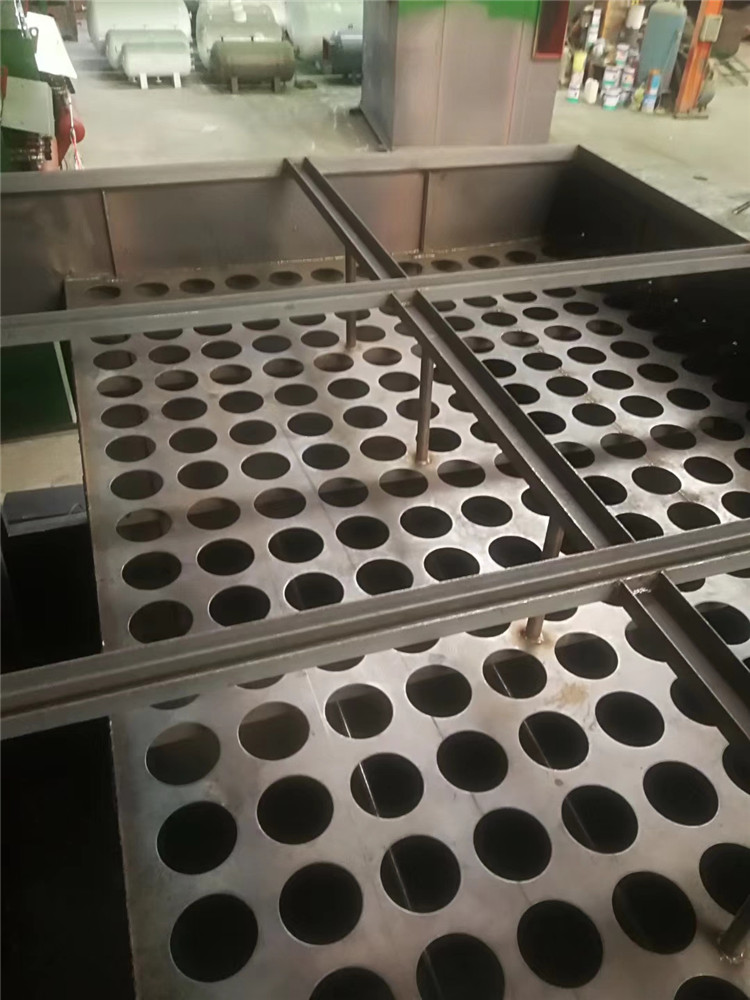

布袋除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免會(huì )出現因除塵布袋漲圈卡不嚴密或漲圈彈不開，而漏灰的現象，除塵器花板孔尺寸取決于脈沖閥的噴吹能力?；ò宄惺艹龎m布袋和骨架的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。

一般布袋除塵器的花板的鋼板厚度一般為4~6mm，主要取決于過濾室內懸掛除塵布袋的數量，為增加花板的剛度，花板上應增設加強筋?；ò蹇椎募庸捎脹_孔或采用等離子切割，不允許采用氣割，制作完成后花板外觀應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。

除塵花板孔邊棱多，除塵布袋袋口在使用過程中易磨損。另外，花板孔周邊形狀不規則，在除塵布袋口與花板孔間存在微小間隙，粉塵易從間隙中通過，進入箱體的凈氣室中，使除塵器失去除塵作用，如果稍有變型，就可能影響除塵布袋和花板孔間的密封效果。

布袋除塵器灰斗的設計及灰斗下面卸灰距離的大小?；叶返脑O計也是關系著布袋除塵器高度的一個因素，灰斗的傾斜度角應該設計在60度左右。如果角度太小，灰斗的垂直高度就短，如果灰斗的傾斜角度大的話，灰斗的垂直高度就提高了許多。還有就是灰斗下面尺寸的保留程度。
