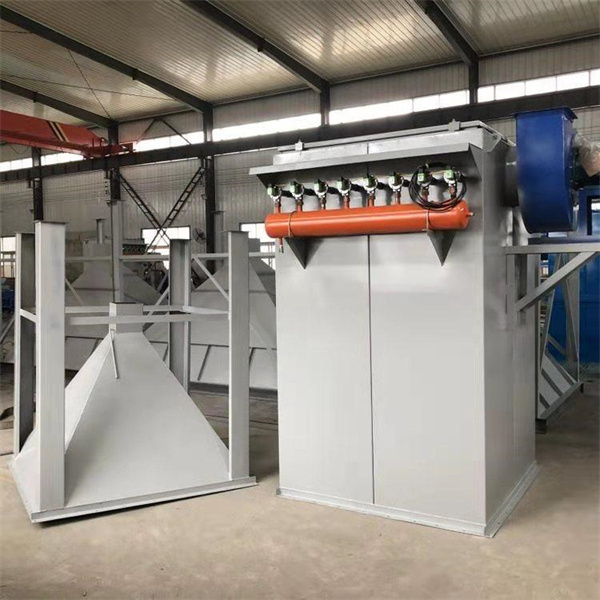

反吹風除塵器清灰裝置設計

反吹風清灰機構是除塵器正常運行的重要環節。裝置清杰機構由切換閥門及其控制系統組成。清灰機構設計原則是與除塵器匹配，機構簡單，動作，清灰效果好。切換閥門的基本要求是，閥座密封性好，切換。在正常工況條件下，大都采用平板閥，依靠用硅橡膠密封圈，實現彈性密封，在高溫工況條件下（大于150度），宜采用鼓形閥，利用鼓形曲面與平面閥座剛性密封。切換時間與動力裝置及閥體大小有關，一般以2-5米為宜。氣動裝置的推桿，所以多采用氣動方式，隨著高速電動缸產品的成熟，也有用電動方式。

反吹風袋式除塵器的清灰機構有以下四種形式。

1、三通換向閥，三通換向閥有三個進出口，除塵器濾袋室正常除塵過濾時，氣體由下口至排氣口，反吹口關閉。反吹風口開啟、排氣口關閉，反吹氣流對濾袋室濾袋進行的吹清灰。三通閥是較常用的反吹清灰機構形式。這種閥的特點是結構合理，嚴密不漏風，各室風量分配均勻。

2、一、二次擋板閥，利用一次擋板閥和二次擋板閥進行反吹風袋式除塵器的清灰工作是清灰機構 的另一種形式。除塵器某袋濾室除塵工作時，一次閥打開，二次閥關閉，吹清灰時，一次閥關閉，二次閥打開，相當于把三通換向閥一分為二。一、二次擋板閥的結構形式有兩種，一種與普通蝶閥類似，但要求閥關閉后嚴密，漏風率小于5%。另一種與三通換向閥類似，只是把3個進出口改為兩個進出口，這種閥的漏風率小于1%。

3、回轉切換閥，此種閥由閥體、回轉噴吹管、回轉機構，擺線針輪減速器，制動器，密封圈及行程開關等組成。當除塵器進行分室反吹時，回轉噴吹管裝置在控制裝置作用下，按程序旋轉并停留在清灰布袋室風道位置。此時，濾袋處于不過過濾狀態，同時反吹風氣流逆向通過布袋，將粉塵清落。

4、盤式提升閥，用于反吹風袋式除塵器的盤式提升閥有兩類，一類是用于負壓反吹風袋式除塵器，結構同脈沖除塵器提升閥，另一類是用于正壓反吹風袋式除塵器，有三個出。這兩類閥的共同特點是靠閥板上下移動開關進出口。構造簡單，運行，檢修維護方便。

5、清灰機理  反吹風清灰的機理，一方面是由于反向的清灰氣流直接沖擊塵塊。另一方面由于氣流方向的改變，濾袋產生脹縮變形而使塵塊脫落。反吹氣流的大小直接影響清灰效果

 反吹清灰在整個濾袋上的氣流分布比較均勻。振動不劇烈，故過濾袋損傷較小。反吹風清灰多采用長濾袋(4-12米)。由于清灰強度平穩過濾風速一般為0.6-1.2m/min。且都是采用停風清灰，此時濾袋不規則進行過濾除塵。

采用高壓氣流反吹清灰，如回轉反吹袋式除塵器清灰方式在過濾工作狀態下進行清灰也可以較好的清灰效果，但需另設中壓或高壓風機。這種方式可采用較高的過濾風速。
