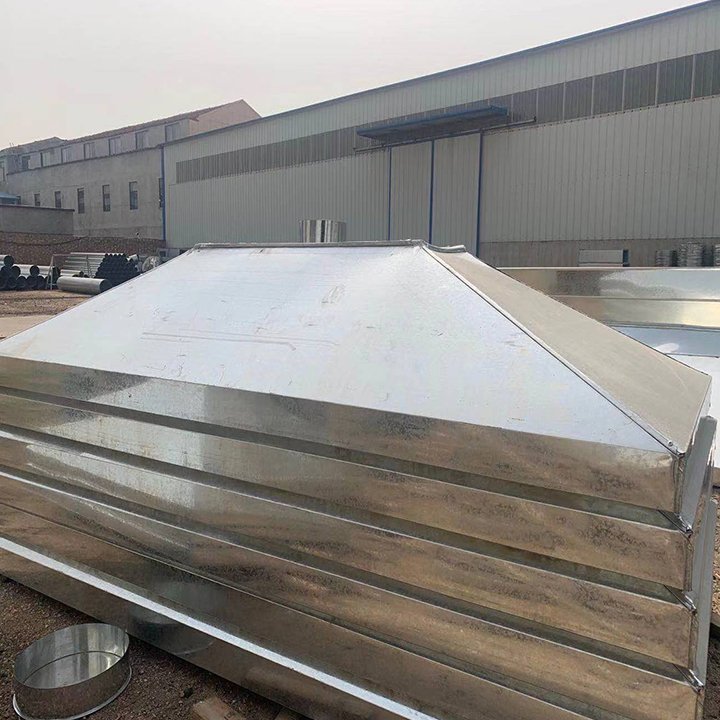

除塵器管道吸塵罩的設計

除塵器管道吸塵罩的設計

1）除塵器收塵罩的設計

1. 能地控制含塵氣體不從密封罩逸出，避免吸走正在輸送的物料；

2. 收塵罩吸風口處風速一般≤1.4～2m/s，物料越細，風速越低；

3. 除塵器吸塵罩不宜靠近敞開的孔洞，以避免吸出無關氣體；

4. 盡量遠離落料點以避免物料未落下時_被吸走。

2）除塵器收塵風管設計

1. 收塵風管宜直、宜短，風管內表面要光滑，以減少阻力；

2. 除塵器收塵管道原則上避免水平管道，上行和下行的傾斜管道（沿氣流方向看）與水平方向夾角一般為60°和45°，在3. 特定情況下，傾斜角＜60°和＜45°時，管道上應設密封良好的清掃孔；

4. 收塵支管應從主管的上面或側面連接，三通管的夾角一般不小于30°，不大于45°；

5. 收塵管道彎頭的曲率半徑為1.5～2倍的管徑，情況下也可等于管徑；

6. 除塵器收塵系統的管道布置應力求簡單，收塵點一般不_過10個，且管道不宜過長，盡量減少收塵風管彎頭的個數；

7. 砂石廠的含塵風管風速控制如下：一般傾斜管道12～16m/s，水平管道18～22m/s，垂直管道8～12m/s；

8. 除塵風管宜采用圓形斷面；

9. 除塵風管上應設置手動蝶閥以便調節收塵系統的風量平衡；

10.除塵器的出風管風速一般取12～15m/s；

11.除塵器卸灰點應設計在抽風點之后避免二次揚塵。
