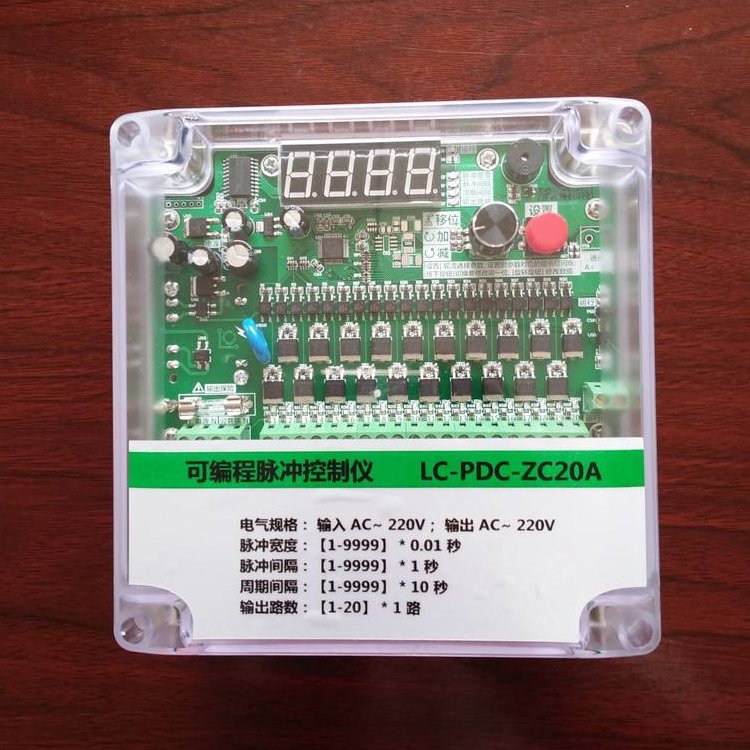

在線控制儀接線標識說明

在線控制儀接線標識說明

1、【電源】為交流220V輸入端子（L,N）；

2、【公共端】為閥用公共端；

3、【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自動清灰運行時，需將主板上的黑色跳線帽兒斷開，短接運行信號兩個端子；

■ 注意 電路板上的短接帽為不需要遠程控制時的設置方法，在不需要遠程時，不需要取下短接帽，也不需要端子短接運行信號。

4、【1～N】為脈沖閥信號輸出端子（N標示控制儀輸出路數）；

5、【A+ B-】為485通訊接口。(該功能需定制)

在線控制儀參數設置說明

1.按下“功能”鍵進入參數選擇狀態，并且發光二級管指示當前修改項；

2.轉動“設置”旋鈕修改參數值，順時針旋轉為參數值增加，反之則為參數值減少；

3.任何時候，按下“功能”鍵，控制儀即可進入參數修改狀態；

4.按下“功能”鍵跳到運行指示燈亮起時，參數設置完成并自動保存，控制儀開始按設定參數自動清灰。
