碎石場布袋除塵器系統工藝流程

揚塵點所產生的粉塵在主風機負壓作用下，經吸塵罩、導風管進入除塵器，經濾袋（外濾式）凈化后，潔凈的氣體由主風機抽送入排氣筒，排入大氣；除塵器收集的粉塵掉入灰斗。

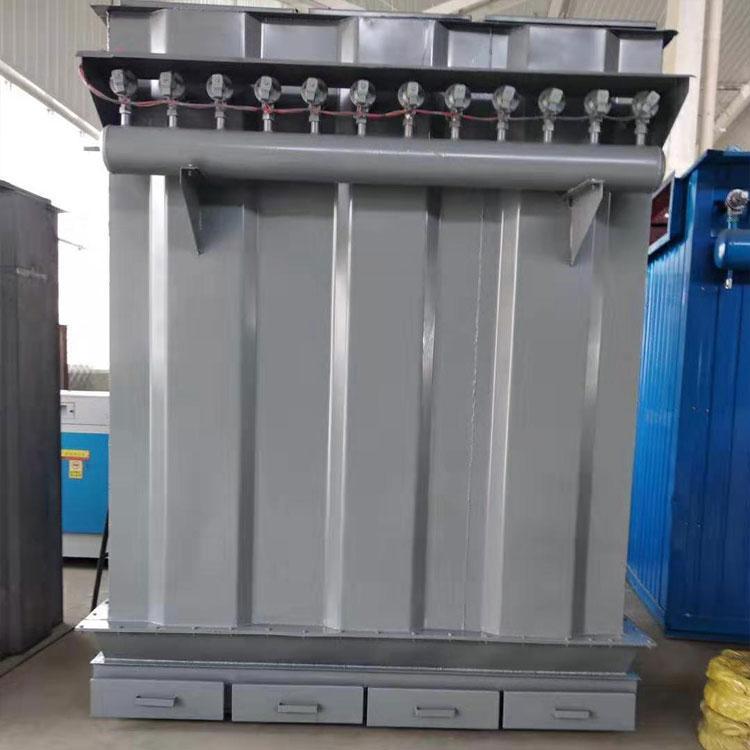

石料廠破碎機除塵器采用脈沖袋式除塵器，除塵器設計處理風量為33300m3/h。提供除塵器包含花板、殼體、濾件、脈沖噴吹系統、控制器、氣包及檢修平臺等部件，進行設計、生產、現場安裝，所提供的負壓氣力除塵系統具有完善的、的過濾性能，而且有收集和自動卸料簡單的功效。在此輸送工況點除塵中，采用9-26-12.5D 功率45kw/6，風壓4179－4028Pa，風量為22206－33300m3/h離心風機，這樣不僅避免了過高風量引起過濾元件的高負荷，也降低了投資費用。用脈沖清灰方式來袋式在工作時的集塵，由于脈沖清灰，是被普遍認同、接受的一種成熟的清灰方式。相比其他方式的除塵器，脈沖清灰允許有相對較高的過濾風速，使除塵器占地面積、鋼材耗量降低，降低了企業投資成本。當含塵氣體由進風口進入灰斗后，一部分較粗塵粒在這里由于慣性碰撞、自然沉降等原因落入灰斗，大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋外側，凈化后的氣體則由濾袋內部進入箱體，再由閥板孔、出風口排入大氣中，達到除塵的目的。隨著過濾過程的不斷進行，濾袋外側的積塵逐漸增多，除塵器的運行阻力也逐漸，當阻力增到預先設定值(1200～1500Pa)時，清灰控制器發生信號，首先提升閥將閥板孔關閉，以切斷過濾氣流，停止過濾，然后電磁脈沖閥打開，以的時間(0.1秒左右)向箱體內噴入壓力為0.5～0.7MPa的壓縮空氣，壓縮空氣在箱體內膨脹，涌入濾袋內部，使濾袋產生變形、抖動，加上逆氣流的作用，濾袋外部的粉塵便被下來掉入灰斗，清灰完畢后，提升閥再次打開，除塵器又進入過濾工作狀態。除塵器進出風口均設有調節閥門，可以實現不停機檢修、換袋。主體設備采用螺栓連接，不但可以方便運輸、安裝，而且在一個工地完成工作后可以方便的轉移到另一個工地繼續工作，而不會(huì )被廢棄。變過去通風一個完成設計為通風、鋼結構、焊接、機械、電氣等多個人員聯合設計及監理，集中各的優勢于除塵器設計上，使整體結構合理，不僅除塵器框架、箱體、梁柱受壓力、拉力、扭矩合理，而且每個桿件、支撐都在較好的受力條件下工作，并充分考慮了活動荷載和地震裂度，使整體設計能夠滿足工況需要。
