港口煤炭粉塵治理布袋除塵器設計要求

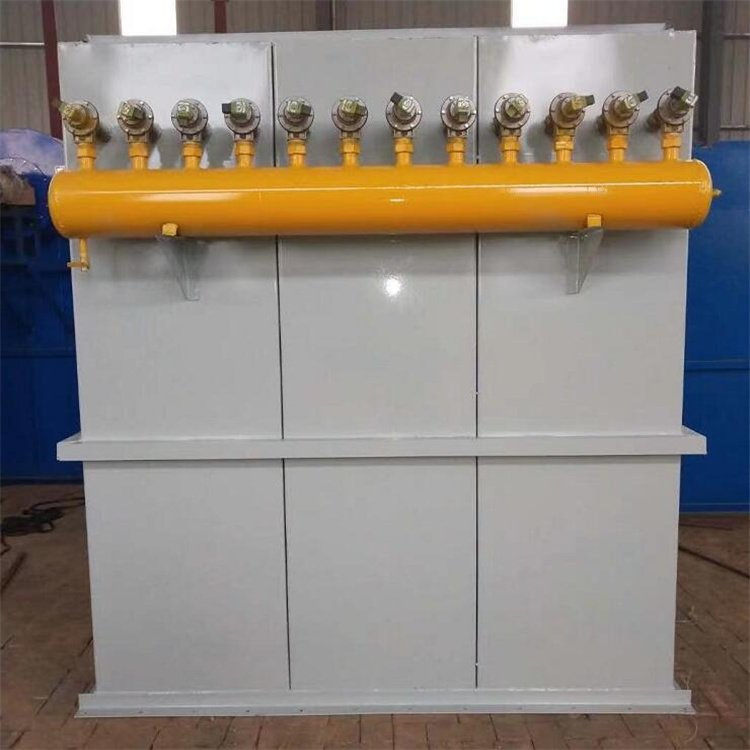

1）除塵器宜采用分室脈沖袋式除塵器, 清灰方式為壓縮空氣脈沖噴吹離線清灰。清灰控制方式為壓差清灰或定時清灰。除塵器要自帶脈沖清灰裝置，清灰裝置吹出的空氣以高速與過濾氣流相反的方向進入過濾袋，在短時間內反向作用于濾袋以去除濾袋上的粉塵，達到清掃濾袋的目的。要求以上動作是自動的，安全可靠的。

2）脈沖袋式除塵器外殼厚度不低于5mm， 材料為Q235-A，應具有便于維修，換袋方便，外形平整美觀，機械強度高，密封性好，設備阻力低的特點。額定工作壓力下漏風率不高于2%，除塵器防靜電直接接地，接地電阻不大于4Ω。

3）除塵器濾袋材料須適用于散化肥和煤炭，同時濾袋應抗靜電、阻燃、防油、防爆、防霉、防水、經久耐用，以適應惡劣工況下過濾粉塵的要求。

4）除塵器的除塵效率必須大于等于99.5%

5）除塵器收集的粉塵落到下部灰斗, 灰斗最小角度為70°。除塵器的集灰斗要求不易粘結粉塵，灰斗位置能將收集的粉塵直接排到受料皮帶機上的優先采用直接排方式，如不能直接排放，在灰斗的適當位置，配置旋轉排灰閥或螺旋輸送機將物料回到受料皮帶機上，將粉塵送到其它接料點。糧塵落到皮帶機上的位置要在吸塵罩的料流下方，并采取切實可行的措施，避免落下的糧塵再次被吸入除塵系統。

6）每個除塵器應只設一個灰斗, 灰斗容積和鎖氣卸灰閥的性能應滿足連續輸塵要求。鎖氣卸灰閥通過灰斗內粉塵的壓力控制開啟和關閉。該閥門應有足夠的氣密性, 在排灰過程中, 仍能保持除塵器的空氣壓力, 保證除塵器正常運行?；叶芬笤O置檢修門，檢修門的高度高于2米時，要設計檢修平臺，檢修平臺采用鋼格柵結構，檢修平臺由投標方提供。

7）兼顧煤炭貨種的除塵器為防爆型，按國家標準和規范設置泄爆裝置。

8）在箱體的適當位置上，設置壓力顯示裝置以指示濾袋壓差，運行狀態下壓力變化能及時反饋到中控室，壓力變化超出正常范圍能自動報警。

9）除塵器設檢修門, 檢修門不積料、不積塵，并設足夠空間的檢修平臺及格柵踏板斜梯, 以便于濾袋的檢修和更換, 以及檢修機械故障

10）除塵器室外布置, 應為防雨型

11）除塵器配套供應防雨、防塵、防爆型配電控制箱, 控制除塵風機和清灰機構及除塵風管上的電動閥。除塵器接到啟動指令后, 啟動順序依次為: 除塵系統電動閥、鎖氣卸灰閥、清灰機構、除塵風機; 停止運行順序與啟動順序相反。

12）除塵系統采用PLC控制,并可與主控制系統PLC進行數據通信。設于防爆區的控制箱、箱內開關、電磁閥等采用防爆產品。

13）除塵器設置噴吹壓力、設備壓差、料位和溫度檢測和報警系統。

14）具有可靠的清灰自控系統，根據進出口壓差和時間控制設定清灰周期，清灰參數（氣流、氣壓、清灰周期、清灰時間間隔）按濾袋積塵殘留厚度不大于1mm設定。

15）除塵器清灰裝置自帶壓縮空氣氣包，氣包前設氣動三聯件用于調壓和過濾，氣包上裝自動排水裝置。
