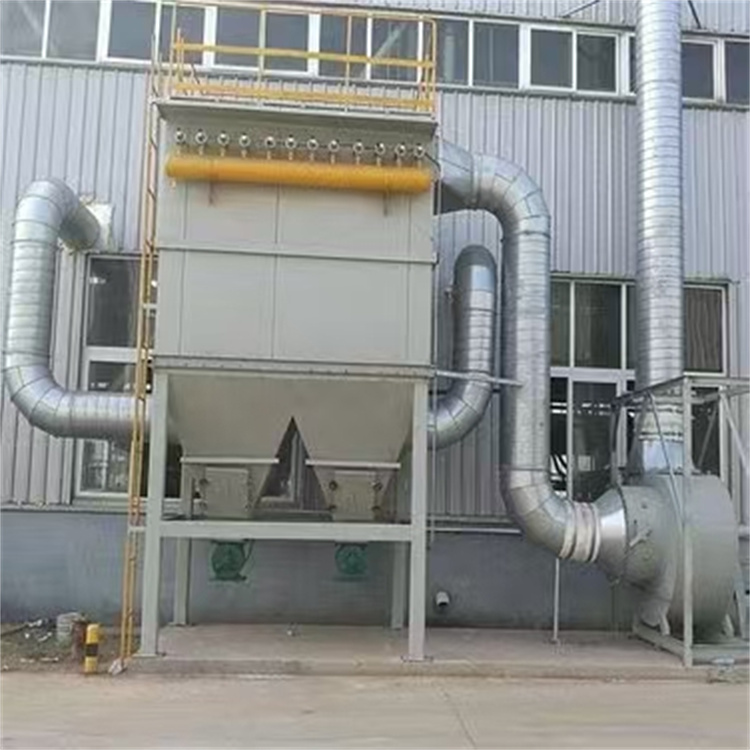

大型防爆除塵設備供電系統和控制系統技術要求

防爆除塵設備系統供電要求

（1）防爆電機采用YFB系統粉塵防爆，絕緣等級F級，電機防護等級：IP65 、防爆等級：ExtD A21 IP65 T135℃

（2）每套除塵系統機側設就地防雨、防塵型室外316L不銹鋼配電控制箱一臺，箱內設各電動設備的啟、停按扭（手動控制應與自動控制分開）以及聲光報警裝置，并提供全部的電線、電纜、穿管或橋架。由配電控制箱負責該除塵系統中所有用電設備的控制和供電?？刂婆潆娤錇椴讳P鋼板結構、密封、防塵、防鹽霧、全天候并加鎖保護。所有電機及配電控制箱均應可靠接地，防護等級不低于IP65。

（3）除塵器的主要電器元件所采用品牌須經買方認可。所有設備的電纜應接在接線盒內。

 防爆除塵設備除塵系統控制要求

（1）每套除塵系統機側設置配電控制箱一臺，箱內設置各電動設備的啟、停按鈕以及聲光報警裝置，并提供全部電線、電纜?？刂婆潆娤洳捎?16L型不銹鋼材料制作。由配電控制箱負責除塵系統中所有用電設備的控制和供電，并負責將上述數據上傳至中央控制系統。每座轉接機房的除塵器控制箱應統一布置。

（2）除塵系統的控制應采用可編程序控制器（PLC），型號應與中央控制系統PLC同品牌同系列，與中央控制系統進行通訊；主機和存儲器帶有失電保護，并應留有存儲器容量的50%的余量；I/O模塊留有所需I/O數量30%的余量。

（3）系統正常工作時處在由中控室集中操作狀態，與相關的輸送設備聯鎖，除塵系統先于工藝系統5min啟動，并在工藝輸送停止后延遲10min停止運行（時間可調）。停機后，將箱體、灰斗內和管道的粉塵全部卸出。

（4）除塵系統各有關設備的自動起動和停止運行的順序，要根據輸送設備設定的流程確定，其中風管電動閥（如有）、卸灰閥要能自動及時地切換到與帶式輸送機流程相適應的狀態（此項由中控室實現，并在中控室顯示閥門位態）。

（5）除塵器應設置進、出風口風壓差、壓力、溫度監測，應設置在底部便于檢查檢修，除塵器安裝或濾袋更換在不超過8h的使用期內應記錄除塵器的進、出口風壓的監測數值，當進、出口風壓力變化大于允許值的20％時，監測裝置應發出聲光報警信號。

（6）除塵器的進風口宜設置隔爆閥及溫度監測報警裝置，當溫度大于70℃時，隔爆閥應關閉，溫度監測裝置應發出聲光報警信號。

（7）控制系統對除塵器下列參數進行監測和記錄：

——進、出風口壓差

——進、出風口和灰斗的溫度

——清灰參數（清灰周期、清灰間隔等）、噴吹壓力

——卸灰裝置工作狀態

——清灰裝置工作狀態（噴吹閥、切換閥等）

（8）對除塵器出現下列故障時予以報警

——進、出風口壓差過高

——溫度異常升高

——噴吹壓力過低

——卸灰裝置停止工作

——輸灰裝置故障停機

——蝶閥故障

（9）除塵系統的監測報警裝置設在易于觀察的位置，報警信號發送至中控室。

（10）控制系統應能自行檢查下述設備的故障（包含下列設備，但不限于下列設備）：主風機、壓差計、卸灰閥，并能在控制配電箱內進行聲光報警，向中控室發出故障信號，除塵系統自動停止運行。故障排除后?；謴驼Ｎ恢?，系統在中控室指令下可以投入運行。

（11）除塵系統的控制配電箱應能與控制系統的PLC之間進行可靠的數據傳輸，既可接受中控室發來的啟動/停止指令，又可向控制系統輸出除塵系統的運行狀態，并可在中控室的彩色終端上顯示除塵系統設備的故障狀態。除塵系統與控制系統的傳送信號有（均為常開無源觸點）：

——控制系統至除塵系統：除塵系統啟?？刂菩盘?/span>

——除塵系統至控制系統：轉換開關機側控制信號

——除塵系統至控制系統：除塵系統運行信號

——除塵系統至控制系統：除塵系統電源通信號

——除塵系統至控制系統：除塵系統故障信號

（12）可實現“遠程/就地/維修”切換，轉換開關置于“遠程”位置時，可實現遠距離自動控制及集中控制（只需操縱一個按鈕，即可實現系統的啟動和停止）。系統啟動正常時，向遠程中央控制室提供“系統運行”信號；系統非正常狀態時提供“故障”信號，兩個均為無源接點信號，信號交接點為除塵器電控柜端子。當電控柜上“遠程/就地/維修”轉換開關置于“就地”位置時，可實現一鍵啟停該除塵系統各設備；當電控柜上“遠程/就地/維修”轉換開關置于“維修”位置時，可在該電控箱上分別單獨手動操縱各個機構的啟閉。

（13）除塵裝置的控制系統應為自帶式的，當PLC系統將濾塵器控制模式定為“現場作業”時，集塵裝置的控制系統應能自動運行，當電源間斷后，控制系統應能自動重新起動除塵系統。
