燒結機噴淋塔制作要求

燒結機噴淋塔噴淋層的設計、制造、檢驗和試驗應符合相關(guān)標準和國內標準規范。

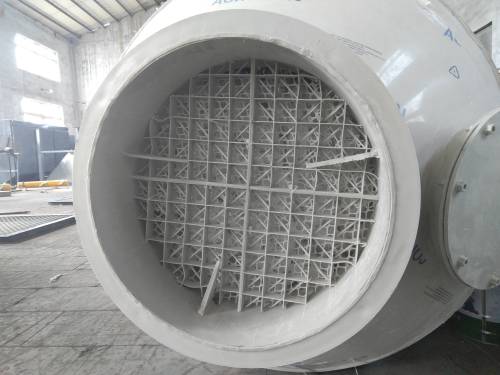

噴淋塔管道應具有損的襯里和外涂層，襯里/外涂層厚度應至少為4mm/3mm。外表面需采用3mm厚的防磨層。所有FRP管道及管件的內、外防護層和結構層應全部由高等級的乙烯基樹(shù)脂制成。除粘度控制、阻燃和/或防磨所需外，使用的樹(shù)脂不得含有其他填充料。噴淋管應采用FRP管道，FRP管道應采用手工涂敷法或其它有實(shí)際經(jīng)驗的工藝。噴淋管應考慮停運時(shí)漿液排放措施。

除另有規定外，所有噴淋塔彎頭應為長(cháng)彎頭（1.5倍直徑）。所有異徑彎頭應具有光滑的錐度。不接受斜接彎頭。在支管接頭及改變方向處，其內表面至少有25mm的彎曲半徑。除說(shuō)明外，所有異徑管均同心。直管與變徑接頭的連接應光滑，接縫表面應打磨平整，不得出現任何形式的縫隙。支管短節應與母管整體制造。

噴淋塔噴嘴接口進(jìn)行噴淋管布置的設計，通過(guò)強度、剛度及振動(dòng)計算確定噴淋管道壁厚。應噴淋管強度以及撓度滿(mǎn)足不超過(guò)1／400的要求。噴淋層各主梁采用蝕的玻璃鱗片塔內螺栓、螺母等接觸漿液的緊固件應為1.4529合金材質(zhì)
