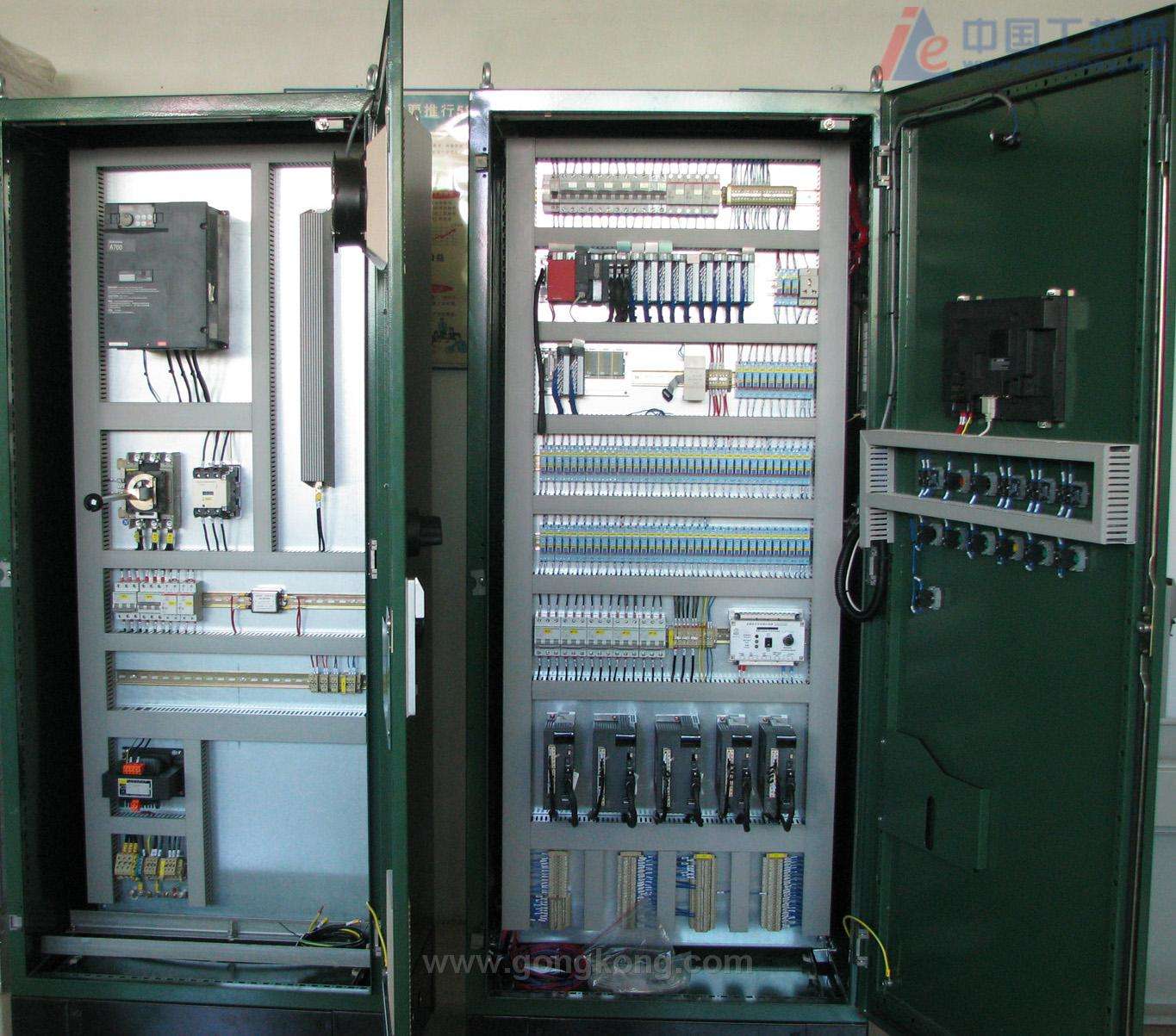

布袋除塵器控制柜工作原理

布袋除塵器控制柜內容為清灰、卸灰、輸灰及排灰 , 并要求設備能進行單功和聯動運轉的控制。設單動的目的是為了設備單體調試時 , 在除塵器現場手動操作。

在聯動運轉時 , 除塵器清灰系統采用定時或差壓控制 , 并與刮板機聯鎖。 只有在刮板機運轉時 , 方可清灰。清灰的周期、清灰程序中脈沖閥噴吹時間能根據運行狀態進行調整。

   順序啟動: 從除塵器電氣室或控制室發出運轉指令 , 斗式提升機運行 , 1min后集合刮板輸送運行 , 30s 后切出刮板輸送機運行。斗式提升機要與諸灰倉料位控制器聯鎖 , 只有在正常料位時 ,斗式提升機才能啟動。

順序停止: 從除塵器電氣室或控制室發出停止指令 , 或儲灰倉灰滿的情況下 ,系統開始順序停機 , 首先切出刮板輸送機停止 , 1min 后停集合刮板輸送機 , 2～ 5min后停斗式提升機。切出刮板輸送機停止運行同時 , 清灰系統、卸灰系統也停止運行。

事故停止: 儲灰倉料位到上限位置或輸灰設備發生機械故障 , 若 15min后仍不消失 ,事故信號則按正常停機程序停止全部輸灰設備 ,并向除塵器電氣室及控制室發出故障信號。

布袋除塵器控制柜控制過程：

   1. 清灰控制過程：

采用負壓吸入大氣方式進行分室清灰。 除塵器正常運行時 ,含塵氣體從灰斗上的入口短管進入除塵器內 ,其中較粗顆料的粉塵在灰斗中自然沉降 ,較細微的粉塵隨氣流上升進入濾袋 , 由于碰撞、篩分、鉤住截留等效應 ,粉塵被阻留在濾袋外壁表面 ,從濾袋出來的干凈氣體經排風管、風機和排氣筒排入大氣中。當濾袋外壁粉塵層逐漸增厚 ,使濾袋阻力也相應 ,在達到規定值 （ 1960Pa 左右 ）后 , 即各室輪流進行清灰。 清灰開始 ,首先關閉排氣口閥 ,使濾袋室內暫時處于無氣流流通的靜止狀態 , 這時脈沖閥開始射出高壓氣體 ,吹落濾袋上的粉塵 ,使積附于濾袋外壁的粉塵層掉入灰斗。 由于脈沖閥射出高壓氣體的數量受壓縮空氣壓力大小的限制 , 所以每個室的脈沖閥不是一起動作 ,而是一個閥一個閥動作 ,_后一個脈沖閥動作完畢后 ,打開排氣口閥 ,恢復正常過濾狀態 ,再進行下一個室的清灰。 2. 卸灰、輸灰、排灰控制過程：

   粉塵落入灰斗后 ,經過一段時間開始卸灰 ,首先打開雙層卸灰閥下閥 ; 幾秒鐘后 , 關閉下閥 , 再打開上閥; 幾秒鐘后 , 關閉上閥。如此反復循環幾次 ,_后灰斗振動器振動幾秒鐘 ,這個室卸灰結束。再進行下一個室的卸灰。卸灰的次序: 先從靠近儲灰倉_個室開始卸灰 （參見圖 3） ,即第 1、 6室開始卸灰 ,然后第 2、 7室卸灰…… ,_后第 5、 10室卸灰 , 這種卸灰方式使灰落入切出刮板輸送機后 , 及時運到集合刮板輸送機 , 不會(huì )因切出刮板輸送機過負荷運轉 ,造成斷鏈的后果。如果除塵器的灰量較大 ,室與室之間卸灰的時間間隔也需相應縮短。

  在儲灰倉附近 , 安裝一臺出灰操作箱 ,供現場操作工人從儲灰倉往汽車上抽灰時使用。 粉塵在儲灰倉內存一段時間后 , 容易造成壓實 ,如果用振打器振打 , 越打越實。 為了克服這一缺點 ,_的方法是在儲灰倉上裝松動裝置。
