氣箱脈沖布袋除塵器除塵原理及結構

氣箱脈沖布袋除塵器除塵原理

氣箱脈沖布袋除塵器是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰(即所謂離線清灰)的袋式除塵器。它與一般噴吹式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內對其中室內濾袋進行噴吹清灰，而其它各室濾袋仍進行過濾。氣箱脈沖袋式除塵器是在一室內關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰斗內，不產生二次飛揚，有利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。

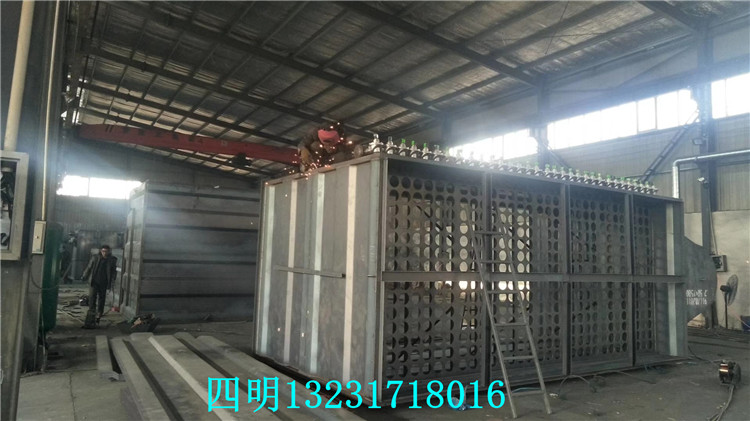

氣箱脈沖除塵器結構

(1)殼體部分：包括清潔室（或稱氣體凈化箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾及其骨架。

　　(2)灰斗及卸灰機構：有灰斗和按不同系列、不同的粉塵濃度，分別設置螺旋輸送機，和剛性葉輪卸料器(卸灰閥)。

　　(3)進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間。

　　(4)脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

　　(5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。

　　(6)支柱及立式籠梯、欄桿。
