除塵器花板設計小技巧

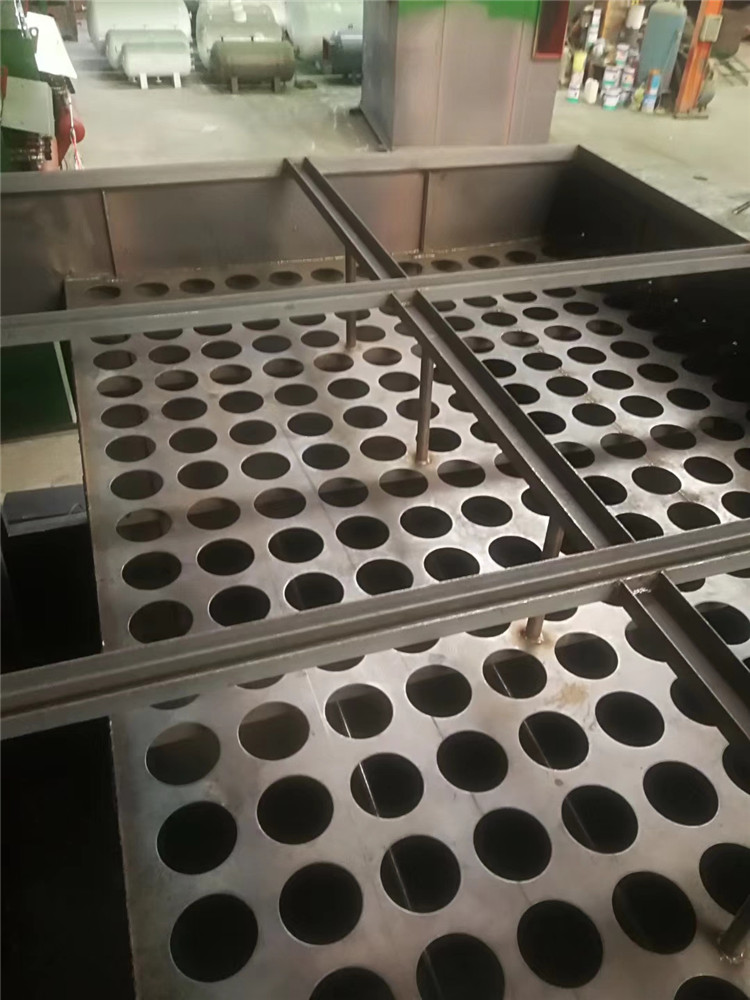

1、花板的加工精度：低壓長袋脈沖袋式收塵器所用玻纖覆膜濾袋的規格，目前基本上長度在5m-7m，由于袋子較長，袋子之間、袋子與殼體墻板的間距要_濾袋互相不碰，當然，間距大些總是好的，但太大了殼體體積_會(huì )過大，投資增加。而花板的加工精度會(huì )直接影響濾袋的垂直度和噴吹口的同心度，加工要求主要有3個方面控制質量：

　?、?a href="http://mdlgehc.cn/smgzpj/smgzpj.html" target="_self" title="河北四明環保設備有限公司">花板孔間距_控制在±1mm，加工時需采用數控等離子切割方能_其精度。

　?、诨ò宓淖冃味?，應控制在1/1000內，這起碼需要6mm的鋼板厚度，及_的加強筋以_剛度，同時在焊接工藝上_焊接變形控制在_小范圍內。

　?、刍ò宓钠秸龋簯刂圃凇?/span>2mm/平米。所有這些規定都為了_濾袋減少碰撞。

　　2、袋籠設計和加工要盡量減少濾袋的曲變：袋籠設計和加工要盡量減少濾袋的曲變，主要通過幾個方面來實現：

　?、偈篂V袋與袋籠的配合盡量適度，不能太松也不能太緊，在袋籠大批制造以前要與濾袋進行適配。

　?、诨\架的豎筋一般使用20-24根_碳鋼, 每根筋為Φ3.2毫米粗、籠架內圈應用Φ4毫米粗的_碳鋼筋、從籠底向上的_籠圈與籠底有50毫米的間距、_根籠圈與_根的籠圈距應小于155毫米,并以此類推、_后一籠圈與籠架頂部法蘭底保持50毫米距離。另外袋籠的加工質量要求也很重要，要采用的制環和加工點焊設備，加工時盡量減少毛刺，并保持垂直度。

　　3、噴出管與花板之間的距離計算準確：噴出管與花板之間的距離根據噴嘴形式和直徑計算準確，噴嘴與袋子軸心度的偏差應控制在±1mm之內，否則噴吹時易造成偏心，直接造成濾袋局部磨損，而影響濾袋壽命。

　　4、在安裝過程中要嚴格_殼體的密閉性：在安裝過程中要嚴格_殼體的密閉性，特別是含塵室與凈氣室之間的密閉，濾袋安裝完畢后_進行苂光粉檢查，_含塵室與凈氣室之間的隔離。_整個袋式收塵器的漏風率。
