除塵布袋為何會(huì )出現破損

除塵布袋破損類(lèi)型主要分為幾下幾種：

　　1 、機械破損

　　體現為濾料無(wú)紡層磨破，掉落，這種現象是因為氣流分布不均勻，粉塵在高過(guò)濾風(fēng)速下對濾袋外表的沖刷構成的；或許因為濾袋設備不到位，導致濾袋之間的抵觸而破損；或許噴吹管設備不筆直，導致口部30-40公分的規劃呈現破洞，失掉過(guò)濾功用。詳細體現在濾袋口部破損、濾袋袋身破損、濾袋下部破損、濾袋底部破損。

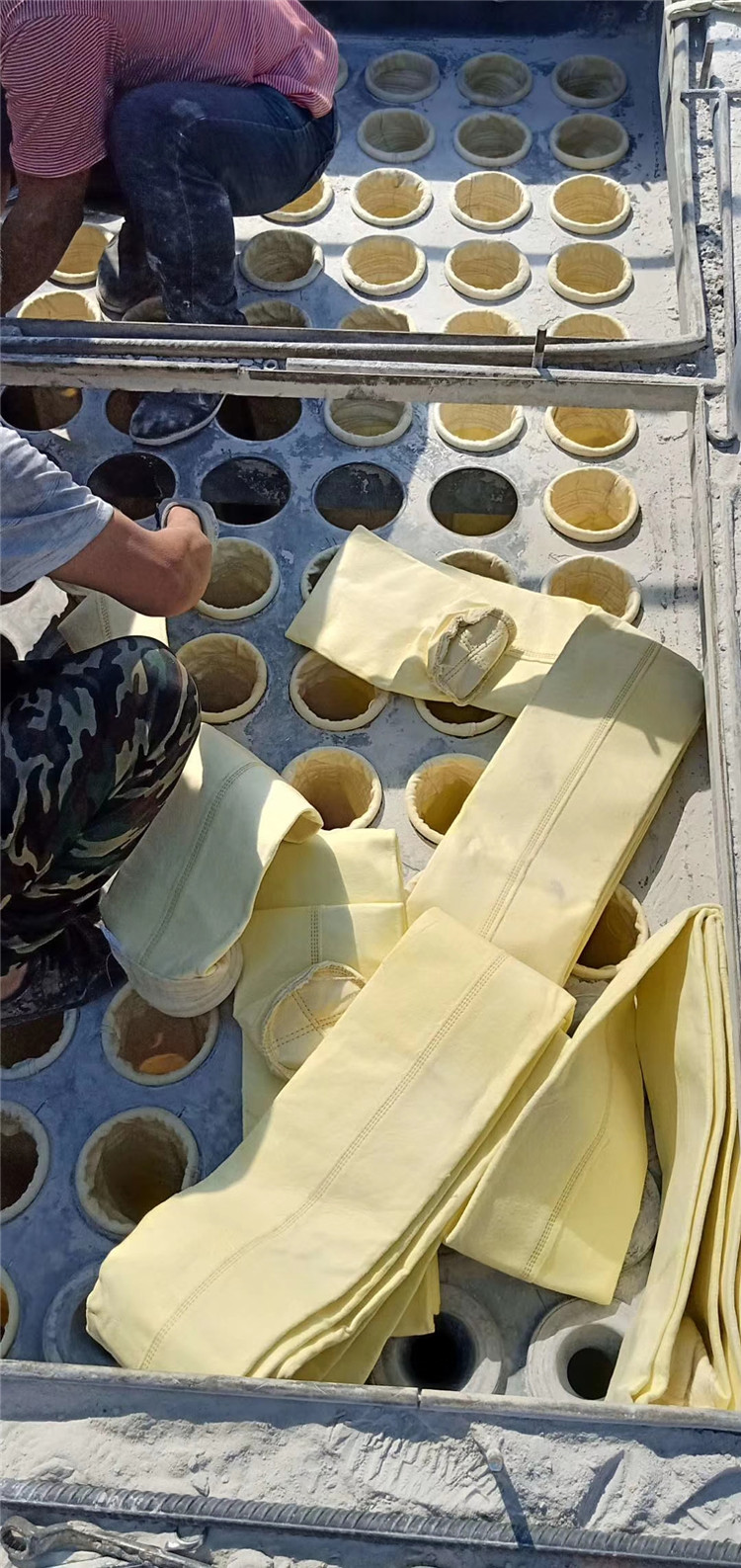

　?。?/span>1） 除塵濾袋袋口部位

　　濾袋袋口部位破損多在袋口向下30-40公分以?xún)?，多體現為濾料底層吹破、掉落。多為壓縮空氣過(guò)高、噴吹管傾斜、花板變形等原因構成，在設備過(guò)程中要注意設備的質(zhì)量。

　?。?/span>2） 濾袋袋身方位

　　濾袋和骨架觸摸部分長(cháng)時(shí)間因為脈沖噴吹導致觸摸部分磨損，體現為很顯著(zhù)的反正筋條方向磨損痕跡。要注意濾袋和骨架的規范協(xié)作、除塵骨架外表的光潔度等。

　?。?/span>3）濾袋底部破損

　　濾袋底部現象磨損較為常見(jiàn)，可能因為袋籠底部過(guò)小或濾袋過(guò)長(cháng)，袋籠只能制撐袋底部分。濾袋清灰和過(guò)濾時(shí)動(dòng)作過(guò)大構成濾袋底內側磨損?；蛟S粉塵堆積過(guò)高構成渦流磨損濾袋。

　　2、 化學(xué)腐蝕

　　化學(xué)腐蝕最顯著(zhù)的體現是除塵布袋的強度大幅下降，詳細體現在酸腐蝕，堿腐蝕，氧化腐蝕和水解腐蝕等導致濾袋失掉能夠接受的過(guò)濾負荷，然后失掉過(guò)濾功用。這種現象因為濾袋的選型存在問(wèn)題或許運用工況環(huán)境跨越了纖維的接受規劃，導致濾袋失掉過(guò)濾功用而失效。

 （1）酸腐蝕

　　高溫濾料一般存在酸腐蝕，以硫氧化物為主。特別是在燃煤鍋爐電廠(chǎng)的煙氣除塵中，選用高硫煤，并且電袋結合項目，煙氣中硫氧化物含量高，能夠抵達5000mg/Nm3。在高溫環(huán)境下，硫氧化物構成亞硫酸、硫酸，對濾料構成酸腐蝕而失效。如煙氣中含有HF，則不能選用玻璃纖維類(lèi)濾料，易酸腐蝕構成濾料失效。

一般操控煙氣作業(yè)溫度在酸露點(diǎn)以上即可，如低于酸露點(diǎn)溫度有封閉除塵器體系，防止腐蝕濾袋。酸性液體還有鹽酸、硫酸、硝酸、氫氟酸等。

　   （2）堿腐蝕

　　多呈現在鈉鹽和氨類(lèi)化工出產(chǎn)工藝除塵中，例如氯化鈉、氨水、碳酸鈉等工況。關(guān)于電廠(chǎng)、水泥廠(chǎng)、廢物焚燒廠(chǎng)、鋼鐵廠(chǎng)等范疇的煙氣除塵呈現較少。

　  （3）氧化腐蝕

　　氧化腐蝕指的是存在量氧化性物質(zhì)的時(shí)分對濾料構成的損壞，為PPS類(lèi)濾料的氧化腐蝕，能夠對PPS類(lèi)濾料構成氧化損壞的有氮氧化物、氧氣、臭氧、濃硫酸等。體現為PPS纖維變?yōu)樯钌易兇?，外觀(guān)完好無(wú)損，但是強度急劇下降，只需200N左右，接近濾料運用壽數的晚期，失掉過(guò)濾作用。

?。?/span>4） 水解

　　水解的解說(shuō)是水分子介入纖維的高分子而引起分解的一種化學(xué)反應。以縮聚型聚合體出產(chǎn)的合成纖維是不耐水解的。包括：聚酯、聚酰亞胺（P84）、NOMEX、COMEX。

　　高溫、濕度及化學(xué)品這三種要素有存在才調水解。聚丙烯腈均聚體、PPS纖維、PTFE纖維不是產(chǎn)自縮聚型聚合體，常選來(lái)替代有水解問(wèn)題的纖維。水解痕跡多為纖維顏色混濁，濾袋嚴峻下降、用手可簡(jiǎn)略撕破，縫紉線(xiàn)水解后開(kāi)裂，無(wú)。

　　3、高溫炙烤

　　高溫炙烤的體現有濾袋因為高溫導致縮短劇烈，嚴峻硬化，乃至濾袋外表呈現破洞，原因為濾袋運用的工況條件中溫度超出濾袋的接受規劃，導致呈現這種現象。詳細為高溫的顆粒、高溫的煙氣、濾袋高溫熱縮短過(guò)大等構成濾料的危害。

　　4、結露阻塞

　　所謂結露，淺顯地講，是指含濕空氣在的氣壓和溫度下，分出飽滿(mǎn)水分的現象。分出水分的溫度點(diǎn)稱(chēng)之為露點(diǎn)。

飽滿(mǎn)狀態(tài)下氣體壓力越高，則露點(diǎn)越低?？諝庵袧窈吭礁?，則露點(diǎn)溫度越高。當空氣中的濕含量，含濕空氣溫度低于該露點(diǎn)溫度時(shí)，過(guò)飽滿(mǎn)空氣中就會(huì )分出水分，即發(fā)生結露現象；當空氣溫度高于該露點(diǎn)時(shí)則不會(huì )分出水分，也就不會(huì )發(fā)生結露現象。其他，煙氣中如含有SO2成分，則SO2含量越多，煙氣的露點(diǎn)越高。

因為濾袋運用工況環(huán)境中水分大，與粉塵粘接在濾袋的外表，濾袋外表的微孔阻塞，導致設備作業(yè)阻力高，濾袋失掉過(guò)濾功用。詳細原因如下：

 （1）除塵器存在漏風(fēng)現象

    因為除塵器存在漏風(fēng)現象，將外界許多的冷空氣吸進(jìn)除塵器內，使除塵器部分空氣溫度急劇下降，空氣中的水分分出，然后發(fā)生結露現象。

 （2） 煙氣中的含濕量過(guò)高

    當處理的煙氣中含濕量過(guò)高，過(guò)飽滿(mǎn)的水分分出，則發(fā)生結露現象。這種現象在水泥干法線(xiàn)的窯尾除塵器上特別杰出，因為水泥干法線(xiàn)窯尾的煙氣一般選用增濕塔進(jìn)行冷卻調質(zhì)處理，當所噴的水量過(guò)大，構成煙氣中的水分發(fā)生過(guò)飽滿(mǎn)現象時(shí)就會(huì )發(fā)生結露。

 （3）煙氣溫度過(guò)低

　　除塵器處理的煙氣本身溫度接近或低于露點(diǎn)溫度時(shí)，也會(huì )發(fā)生結露。

 （4）水分進(jìn)入除塵器

　　因為“四管爆裂”現象，導致水分進(jìn)入除塵器，構成濾袋外表結露、糊袋現象。
