除塵器多孔板設計原理

 除塵器多孔板設計原理

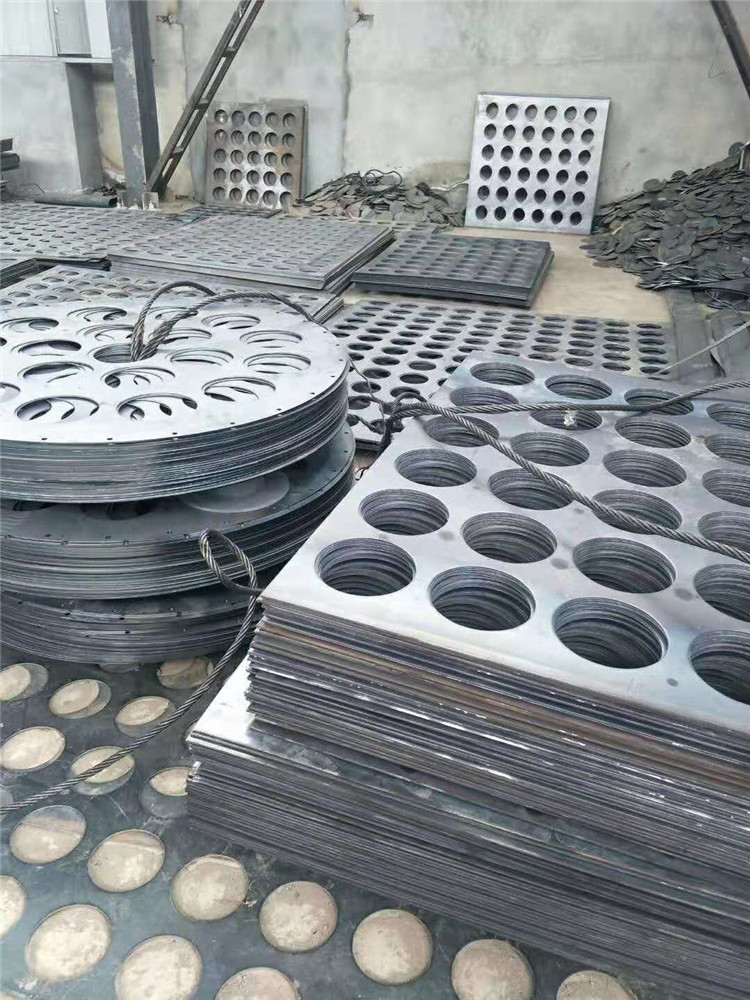

除塵器多孔板又為除塵器花板。在花板設計中主要是布置濾袋孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。如孔與孔之間距離過密,濾袋底部相互碰撞磨損，在運行數個月內部分濾袋底部破裂，還會(huì )令箱體內氣流上升速度太快，導致煙塵排放量增加，濾料的局部過濾負荷太高和清灰力度不足。
根據我公司工程師，袋與袋之間的距離應該根據濾袋長度、氣流上升速度綜合考慮后設計，至少大于濾袋直徑的2/5（不小于40mm），這樣的設計才合理。
花板孔均勻布置適用于中小型脈沖除塵器。疏密布置適用于大中型脈沖除塵器。
花板設計注意事項：
（1） 花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠 的重量，花板如有變形可能影響濾袋的重直度及袋口處的密封效果，設計時在花板下部應做加強處理。
（2） 除塵器花板應光潔平整，不應有撓曲、凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇讖街苓呉蠊饣瑹o(wú)毛刺，用彈性脹圈固定濾袋的花板孔徑公差為±0。3mm?；ò蹇讖郊庸ず蟀惭b位置與理論位置偏差應小于1.5mm.平面度偏差不大于花板長度的2/1000。
