布袋除塵器圓形氣包設計制作方案

四明環保以袋式除塵器安裝圓形氣包舉例說明，氣包安裝的設計方式一般有兩種，一種是將氣包裝在袋式除塵器凈氣室頂部，另一種方式是將氣包裝在袋式除塵器兩側面中的一個側面。設計圓形或方形截面積氣包時考慮和質量要求，氣包大小應根據脈沖閥清灰耗氣量計算確定，氣包有足夠容量，滿足噴吹氣量；建議一般在脈沖噴吹后氣包內壓降不超過原來貯存壓力的30%為好；氣包的進氣管中徑晝選大，滿足補氣速度；對大容量氣包可設計多個進氣輸入管路；對于大氣量氣包，可用直徑76mm管道把多個氣包連接成為一個貯氣回路；每個氣包底部帶有自動（即兩位兩通電磁閥）或手動油水排污閥，周期性地把容器內的雜質向外排出。

如果氣包按壓力窗口標準設計，并有足夠大窖基本體就是一個壓縮氣穩壓氣罐。當氣包前另外帶有穩定罐時，需要晝把穩壓罐位置靠近氣包安裝，防止壓縮氣在輸送過程中經過細長管道而損耗壓力；氣包在加工生產后，用壓縮氣連續噴吹清洗耳恭聽內部焊渣，然后才安裝閥門。在車間測試脈沖閥，特別是直徑76mm淹沒脈沖閥時，氣包壓縮氣的壓力和補氣流量，否則脈沖閥將不能打開或者漏氣；閥門宜安裝在氣包的上部或側面，避免氣包內的油污、水分經過電磁脈沖閥噴吹進除塵布袋。淹沒電磁脈沖閥不宜安裝在氣包下部。

通過兩種氣包安裝方式的比較可以看出，在將氣包安裝在袋式除塵器凈氣室頂部的設計方式中，氣包下部所對應的袋室空間不能安裝除塵器濾袋，浪費了袋室空間；在將氣包裝在袋式除塵器兩側中一側的設計方式中，由于氣包裝在了袋室的外側，袋室空間充分利用，相同的過濾面積鋼耗降低，且噴吹管的彎管部分暴露在凈氣室外部，施工安裝較為方便，設計時應優先采用此種氣包安裝方式。

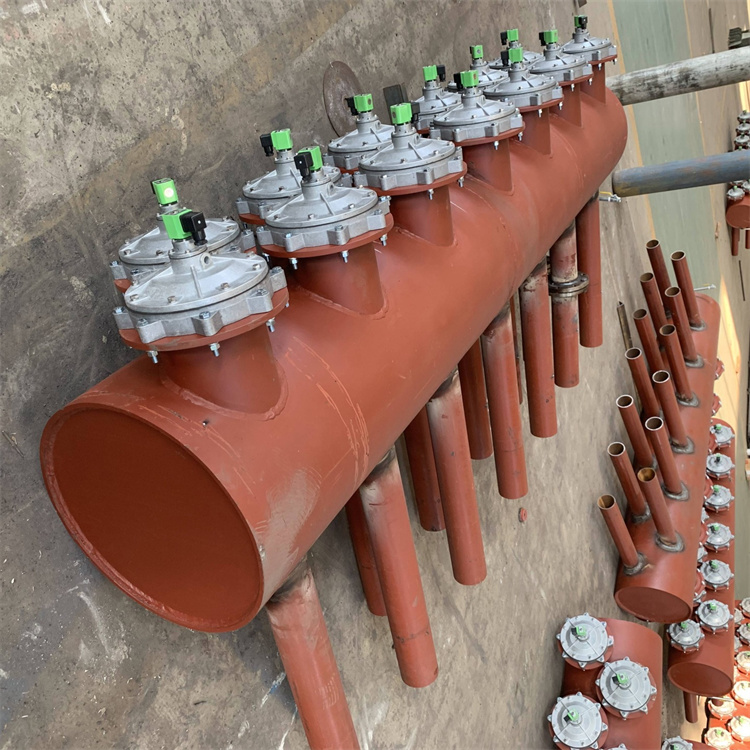

布袋除塵器中的除塵氣包的主要作用是儲存量的壓縮空氣，供氣壓力的穩定，同時還有排污作用。這類除塵器的氣包數量與除塵器室數相對應，裝在除塵器頂部，淹沒式脈沖閥直接裝在氣包上。氣包設計有方形和圓形，氣包大小應根據脈沖閥清灰耗氣量計算確定。
