倉頂布袋除塵器硬件知識

倉頂布袋除塵器硬件知識

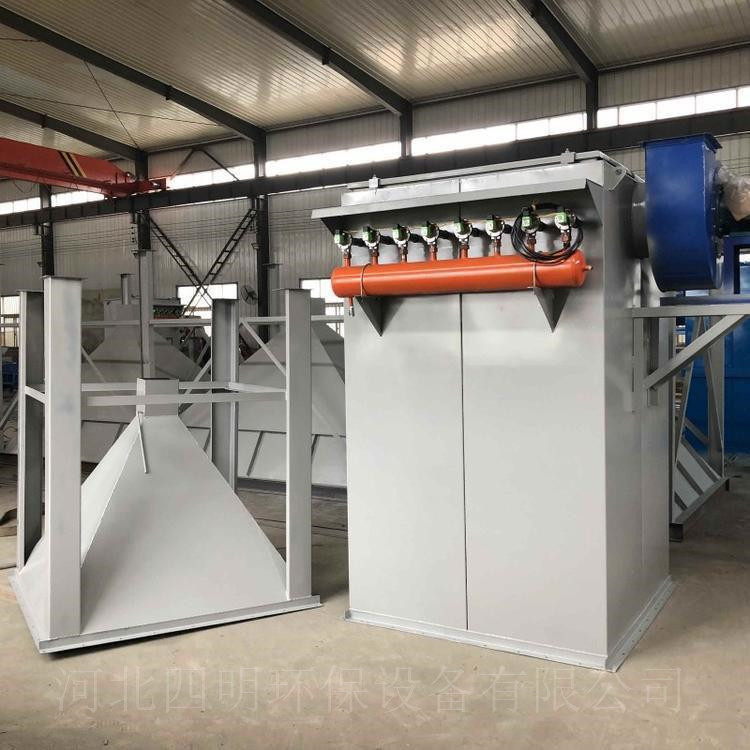

倉頂布袋除塵器結構

1. 上箱體，包括蓋板、排氣口等組成。

2. 下箱體，包括機架、濾袋組件等。

3. 清灰系統，包括電磁脈沖閥、脈沖控制儀等。

倉頂布袋除塵器工作原理

含塵氣體由除塵器底下進入除塵箱體中，顆粒較粗的粉塵靠其自身重力向下沉降，落入灰倉，細小粉塵通過各種效應被吸附在濾袋外壁，經濾袋過濾后的凈化空氣通過噴吹管進入上箱體從出氣口排出，被吸附在濾袋外壁的粉塵，隨著時間的增長，越積越厚，除塵器阻力逐漸上升，處理的氣體量不斷減少。為了使除塵器經常保持的工作狀態，使壓力損失保持在的范圍內，就需要吸附在袋壁外面的積灰。

清灰過程是由控制儀按規定的要求對各個電磁脈沖閥發出指令，依次打開閥門，順序向各組濾袋內噴吹高壓空氣。于是，氣包內壓縮空氣經由噴吹管的孔眼穿過文丘里管進入濾袋（稱一次風），而當噴吹的高速氣流通過噴吹管的一剎那，數倍于一次風的周?chē)諝獗徽T導同時進入袋內（稱二次風）。由于這一、二次風形成的一股與過濾氣流相反的強有力逆向氣流射入袋內，使濾袋在一瞬間急劇實現收縮——膨脹——收縮，以及氣流的反向作用，逐將吸附在袋壁外面的粉塵下來。由于清灰時向袋內噴吹的高壓空氣是在幾組濾袋間依次進行的，并不切斷需要處理的含塵空氣，所以在清灰過程中，除塵器的壓力損失和被處理的含塵氣體量都幾乎不變，這一點是脈沖袋式除塵器的性之一。
