CLT/A型旋風除塵器構造

CLT/A型旋風除塵器構造

CLT/A型旋風除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風）。對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置。

CLT/A型旋風除塵器具有阻力小，除塵，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點。適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。

旋風除塵器結構簡單，易于制造、安裝和維護管理，設備投資和操作費用都較低，已廣泛用來從氣流中分離固體和液體粒子，或從業體重分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以CLT/A型旋風除塵器的效率顯著高于重力沉降室。大多用來去除。3μm以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有80～85%的除塵效率。選用、蝕和服飾的特種金屬或陶瓷材料構造的CLT/A型旋風除塵器，可在溫度高達1000℃，壓力達500×105Pa的條件下操作。從技術、經濟諸方面考慮CLT/A型旋風除塵器壓力損失控制范圍一般為500～2000Pa。

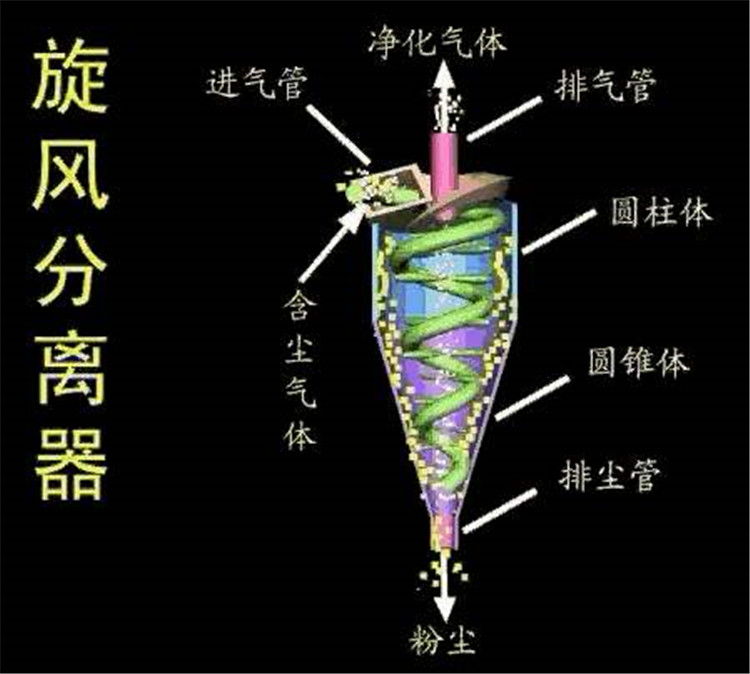

CLT/A型旋風除塵器當含塵氣流以   的速度由進氣管進入   旋風除塵器時，氣流將由直線運動變?yōu)閳A周運動。旋轉氣流的絕大部分沿器壁自圓筒體呈螺旋形向下，朝錐體流動。含塵氣體在旋轉過程中產生離心力，將密度大于氣體的合屑甩向器壁。合屑一旦與器壁接觸，便失去慣性力而靠入口速度的動能和向下的重力沿壁面下落，由排灰管進入集塵桶。旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器靠近。根據“旋轉矩”不變原理，其切向速度不斷提高，當氣流到達錐體下某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下而上繼續做螺旋形流動，即內旋氣流，凈化氣經排氣管排出旋風除塵器外。
