大型除塵器灰斗組件的結構設計

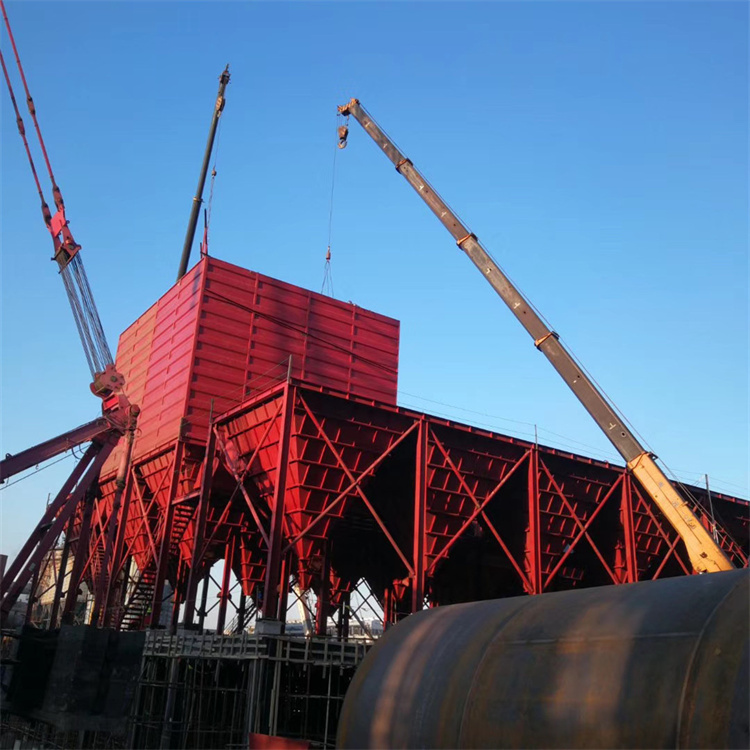

大型除塵器灰斗上部與中箱體、頂柱連續焊接，下部接輸灰裝置。本工程共設置6個單獨灰斗和兩個船形灰斗，分兩排布置?；叶吠獗砻婢P(pán)有蒸汽加熱管。

設計大型除塵器灰斗，除根據工藝要求確定灰斗的容積和下灰口尺寸外，還要對其強度進行計算?；叶方M件同其后介紹的進風裝置、中箱體和上箱體一樣，是屬于負壓裝置。對其強度計算的目的是其在規定的*大負壓（或規定正壓）下能滿足除塵器的正常運行，不會(huì )發生被細癟（凹陷）的現象?；叶繁诎宓暮穸纫话銥?/span>5mm。

除塵器單獨灰斗*大側板的結構設計及計算

為起見，對除塵器單獨灰斗壁板的強度設計主要是考慮其外表面均布的加強型鋼能承受的載荷，確定外表面加強型鋼的規格?；叶吠獗砻娴募訌娦弯撘话銥榻卿?。

計算公式，Imin= qL^4/（384fE）

式中，q單根型鋼承受的載荷，L型鋼長度，f型鋼允許的變形撓度，E彈性模量。

除塵器灰斗導流板的設計

導流板由若干組角鋼板（材料為Q34）組成，一般交錯布置在灰斗進風口。它的主要作用是均衡煙氣流，同時使煙氣中大顆粒粉塵通過碰撞導流板減緩速度沉降于灰斗底部，減輕濾袋過濾的負荷。

導流板一般按經驗進行布置。其布置也可以通過軟件對煙氣流的理論模擬而確定。
