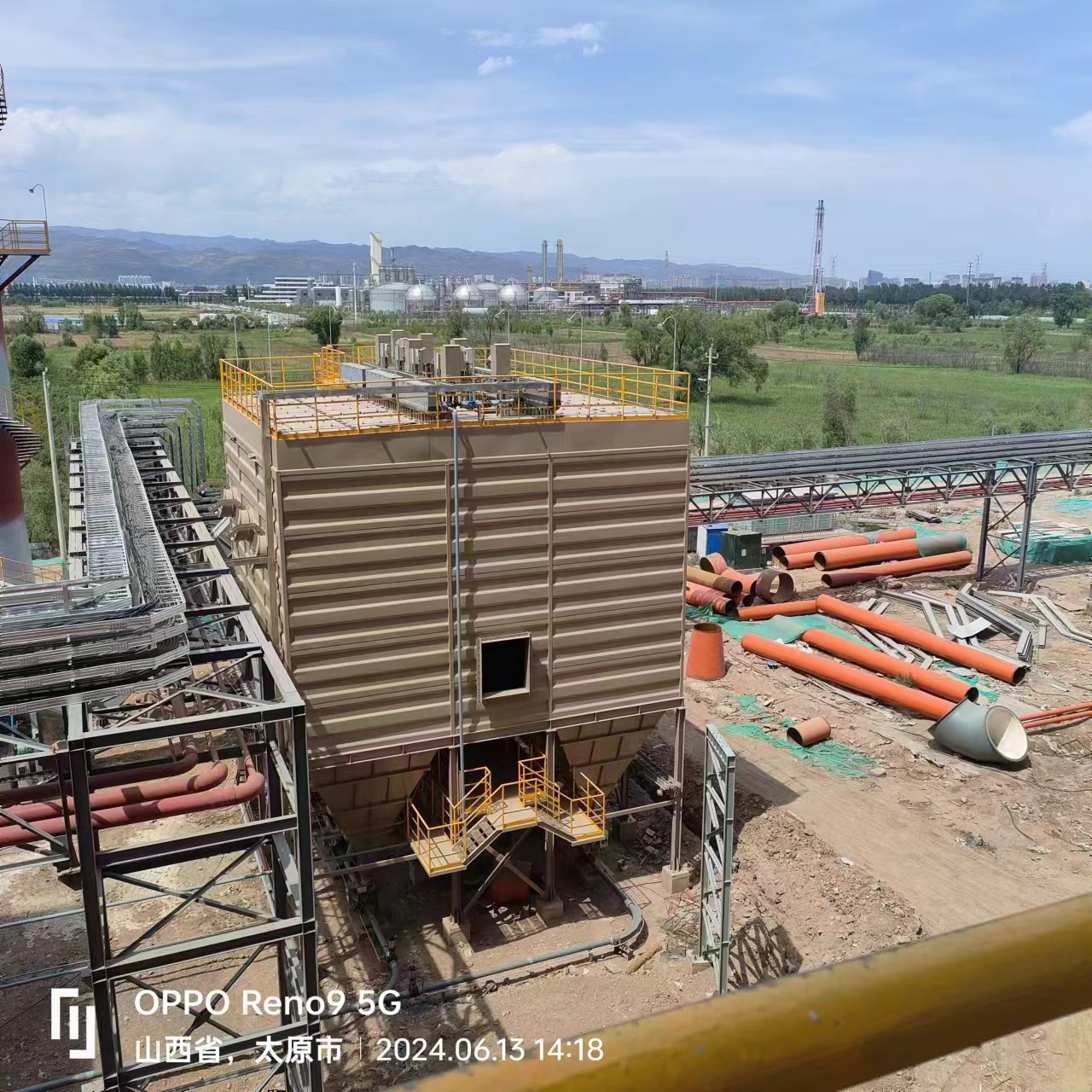

脈沖除塵器離線裝置設計

脈沖除塵器離線裝置包括離線口徑、離線行程、離線氣缸規格、閥板厚度及閥桿規格的確定。   除塵器正常工作時，通過上箱體離線口的速度一般控制在10m/s以?xún)?。速度越低，氣流通過離線口對閥板產生的負壓就越小，閥板很容易被提起來；反之，高的離線過濾風速可能會(huì )造成閥板打不開，還會(huì )增加除塵器內部局部結構阻力。   在實際的運行環境中，一般將氣缸壓力調整至0.5NPa，這一調節過程可由氣缸前面的壓力調節三聯件來實現。當氣路系統工作壓力低于0.3MPa，啟動欠壓報警程序。設計人員可以將此壓力調節點（0.5MPa）提交給電氣，由電氣進行綜合考慮。（1）離線孔大小及方位  經過上箱體的每個袋室離線孔的風速一般控制在6-12m/s左右。（2）閥板厚度的確定  提升閥的閥板是圓形平板，為加強其強度，在平板下部或者上部設置加強筋，圓形平板厚度8-10mm，視板大小而不同。（3）離線行程離線行程按下式計算H=q/π/Φ/v式中，H為離線行程，m；q為通過離線閥的風量，m3/s；Φ為離線孔直徑，mm；v為風速，m/s，取4-8m/s。（4）氣缸選用  選用氣缸一要確定氣缸行程，二要確定缸徑。氣缸行程為離線行程的1.05-1.10倍，氣缸缸徑由推動拉力決定。氣缸工作時產生的推拉力應大于提升閥閥板自重與受到的氣流壓力之和（即負載）的1.2-1.5倍。氣缸推力：F0=0.25*π*D2*P氣缸拉力：F0=0.25*π*(D2-d2)*P式中，D為氣缸活塞直徑，cm；d為氣缸活塞桿直徑，cm；P為氣缸的工作壓力，MPa；F0為氣缸的理論推拉力，N。以上推拉力計算適用于氣缸速度50-500mm/s的范圍內。  選定氣缸行程：確定工作的移動距離，考慮工況可選擇滿行程或預留行程。當行程超過樣本推薦的最長行程時，要考慮活塞桿的剛度，可以選擇支撐導向或選擇氣缸。
